Você pode esboçar um estilo spline como uma ponte curva entre duas entidades existentes.
Para esboçar o estilo spline:
- Abra um esboço com duas entidades para fazer a conexão.
- Clique em Spline de estilo
(barra de ferramentas Esboço) ou .
- Na área de gráficos, clique no primeiro ponto final.
O primeiro clique cria o primeiro ponto de vértice de controle no estilo spline.
- Passe o mouse sobre a linha de inferência e clique para adicionar um segundo ponto de vértice de controle.
Se você encaixar o segundo vértice de controle na linha de inferência, o software criará uma relação tangente nesse ponto final.

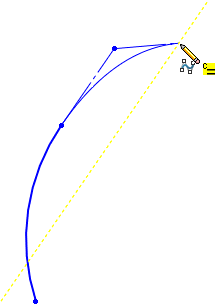

- Continue movendo o ponteiro para a direita e passe-o sobre a próxima linha de inferência. Clique no ponteiro quando o ícone de curvatura igual for exibido.
Se você encaixar o terceiro vértice de controle na linha de inferência, o software criará uma relação de curvatura igual nesse ponto final.
- Continue adicionando mais vértices de controle.

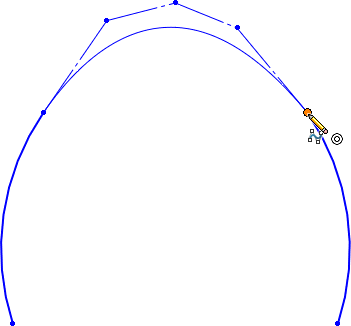

- Ao atingir o ponto final da segunda entidade do esboço, pressione ALT + duplo clique no ponteiro do mouse no ponto final.
Ao pressionar ALT, relações tangentes são aplicadas automaticamente no último ponto de vértice de controle.

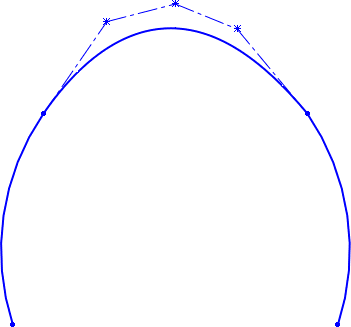

A ponte curva entre as duas entidades de esboço está completa.
