Verificar a simetria de montagens

Para verificar a simetria de componentes de uma montagem em relação a um plano:

  1. Clique em Verificar simetria tool_symmetry_check_utilities.gif (barra de ferramentas Ferramentas).
  2. Em Parâmetros de análise, selecione um dos seguintes:
    • Plano único para testar a simetria em relação ao Plano selecionado.

    • Duas faces paralelas para testar a simetria em relação a um plano a meio caminho e paralelo às Faces selecionadas.
    • Dois pontos para testar a simetria em relação a um plano perpendicular à linha entre dois pontos e a meio caminho entre os Pontos selecionados.
  3. Para montagens com submontagens, selecione Tratar submontagens como componentes como necessário.
    Com esta opção selecionada, a simetria é verificada em relação às submontagens dentro da montagem, ignorando os componentes das submontagens. Com a opção desmarcada, os componentes de submontagem são incluídos na verificação de simetria da montagem.
  4. Para modificar a cor dos componentes de comtagem com a simetrica verificada:
    1. Em Configurações de cor, select Componentes simétricos e clique em Editar cor.
    2. Modifique as cores e clique em OK.

    De maneira semelhante, você pode modificar as configurações de cor para componentes assimétricos.

  5. Clique em Verificar.

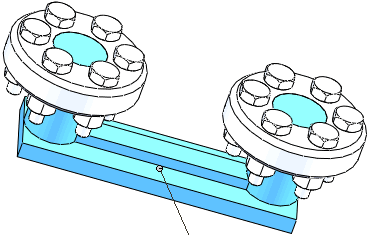

    Os componentes de montagem simétricos e assimétricos verificados são exibidos nas cores atribuídas.

  6. Quando você seleciona um componente da montagem listado em Resultados da verificação de simetria, ele é realçado na área de gráficos.
  7. Para salvar o relatório de verificação de simetria, clique em Salvar relatório.
  8. Feche o PropertyManager de Verificação de simetria ou clique em Verificar novamente pra executar outra verificação de simetria.
