Criar planos de corte

Para exibir as peças internas de um modelo, você pode criar vistas de seção adicionando planos de corte.

Você pode manipular planos de corte usando os controles de movimentação padrão. Você pode usar vários planos de corte para dissecar ainda mais o seu modelo. Não há limite.

No SOLIDWORKS Visualize Professional, é possível também animar o efeito dos planos de corte da mesma maneira que você anima um modelo.

Para criar vistas de seção:

  1. Na paleta, na guia Modelos , clique em Adicionar e clique em Novo plano de corte.
    Você também pode criar um plano de corte clicando em Projeto > Modelos > Novo plano de corte .

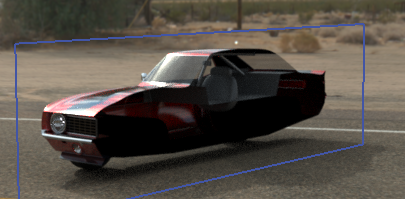

    Plano de corte aparece na Viewport como um plano fraco, geralmente transparente, que automaticamente se estende por todo o seu modelo.

  2. Na árvore de Modelo, selecione o plano de corte.
    Os parâmetros do plano de corte são listados na subguia Geral.
  3. Digite um Nome para o plano.
    Opcionalmente, você também pode cobrir a geometria que o plano de corte corta. Selecione Exibir coberturas de plano de corte e especifique uma Cor da cobertura.
  4. Na subguia Transformar, use as opções Girar e Transformar para modificar a orientação do plano.
    • Para inverter o plano, clique em Inverter.

    • Para girar o plano a 90º, clique em uma das opções de Girar.

    • Para inclinar o plano, em Transformar, altere um ou mais dos valores de Rotação XYZ.

    Você também pode usar a alça de transformação para modificar a posição do plano. Para ativar a alça, clique com o botão direito do mouse no plano de corte em Conjunto de modelos e clique em Manipular > Mover.
    .

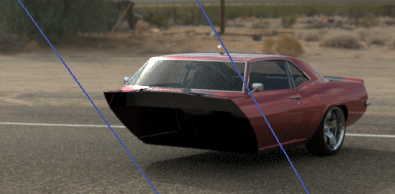

  5. Para adicionar um plano de corte adicional, clique em Novo plano de corte.
  6. Selecione o segundo plano e use os mesmos controles para manipulá-lo.
  7. Para ocultar ou exibir um plano de corte, na guia Modelos , execute uma das seguintes ações:
    • Na árvore de Modelo, clique com o botão direito do mouse no plano de corte e clique em Ocultar plano de corte ou Exibir plano de corte.
    • Na subguia Geral, marque ou desmarque a opção Visível.
  8. Para remover um plano de corte, no Conjunto de modelos, clique com o botão direito do mouse no plano de corte e clique em Excluir.
Você pode também animar esses planos de corte no SOLIDWORKS Visualize Professional.

Os planos de corte afetam toda a geometria em uma cena. Eles não podem ser aplicados somente a peças, grupos ou modelos específicos.
