Выравнивание видов в программе SOLIDWORKS производится автоматически и подлежит регулировке. Например, стандартные 3 вида автоматически выравниваются по горизонтали и вертикали , в то время как разрезы, проекционные и вспомагательные виды в соответствующем им направлении.
Вы можете перетаскивать виды в рамках правильного выравнивания. Вы также можете отказаться от выравнивания и перетаскивать виды в любую область листа чертежа. Вы можете вращать виды, а также скрывать и отображать виды.
Стандартные 3 вида выравниваются автоматически. По умолчанию вид сверху ограничен по горизонтали, а вид справа - по вертикали.

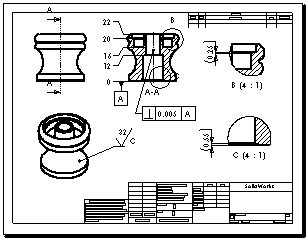

Виды разрезов выравниваются автоматически по направлению разреза. Местные виды не выравниваются.
