Левая панель в окне SOLIDWORKS служит для управления проектированием деталей и сборок, листами чертежей, свойствами, конфигурациями и приложениями сторонних поставщиков. В окне CommandManager предоставляется доступ к инструментам SOLIDWORKS.
Дерево конструирования FeatureManager®
Имена элементов отображаются в дереве конструирования FeatureManager сверху вниз в порядке создания, если элементы не переупорядочены. (Элементы можно рассматривать как компоненты деталей.)
Дерево конструирования FeatureManager в сборках отображает компоненты (детали или узлы и их элементы), папку Сопряжения, а также элементы сборки.
Дерево конструирования FeatureManager в чертежах содержит значок для каждого листа. Под каждым листом имеются значки для формата листа и каждого вида. Под каждым видом показаны детали и сборки, принадлежащие этому виду.

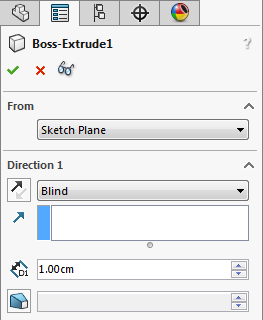

PropertyManager
Для большинства эскизов, элементов и инструментов рисования в SOLIDWORKS можно открыть окно PropertyManager в левой панели. В окне PropertyManager (Менеджера свойств) отображаются свойства объекта или элемента. Поэтому можно указать необходимые свойства, не открывая диалоговое окно, закрывающее графическую область.

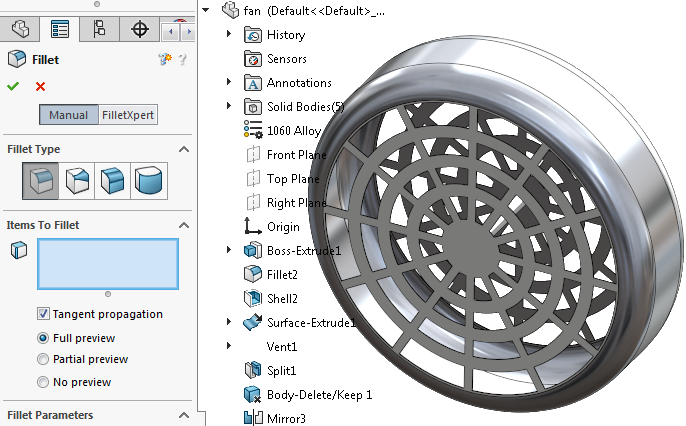

Если нажать на открытое окно PropertyManager, одновременно отобразятся всплывающее меню и дерево конструирования FeatureManager.
ConfigurationManager
ConfigurationManager служит для создания, выбора и просмотра многочисленных конфигураций деталей и сборок.
DimXpertManager
DimXpertManager формирует список элементов с допусками, определенный функцией DimXpert для деталей. Он также отображает инструменты DimXpert, используемые для вставки размеров и допусков в детали. Можно импортировать такие размеры и допуски в чертежи.
DisplayManager
DisplayManager содержит списки и дает возможность редактировать внешние виды, надписи, сцены и камеры, примененные к текущей модели. При наличии дополнения PhotoView 360 DisplayManager дает возможность доступа к Параметрам PhotoView.
Дисплей менеджера
Можно переключаться между деревом конструирования FeatureManager, окнами PropertyManager, ConfigurationManager и DisplayManager, нажимая на вкладки в верхней части левой панели в окне SOLIDWORKS.

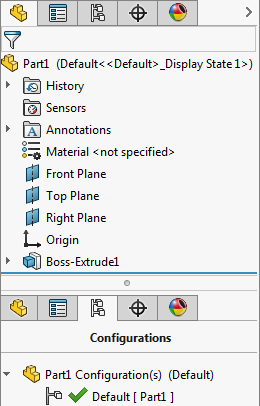

Можно разделить панель и отобразить несколько менеджеров или несколько копий одного менеджера.
