Разнесенный вид для многотельной детали отображает развертку твердых тел, расположенных таким образом, чтобы показать, как они собираются.
Разнесенные виды создаются путем выбора и перетаскивания деталей в графическую область, определяя при этом один или несколько шагов разнесения. В разнесенных видах можно выполнять следующие действия:
- Равномерно разместить разнесенные комплекты твердых тел.
- Добавить новое твердое тело в существующие шаги разнесения другого твердого тела. Эта операция полезна при добавлении нового тела к детали с разнесенным видом.
- Добавление линий разнесения для обозначения взаимосвязи между твердыми телами.
Когда многотельная деталь находится в разнесенном виде, нельзя добавлять в нее сопряжения.
|

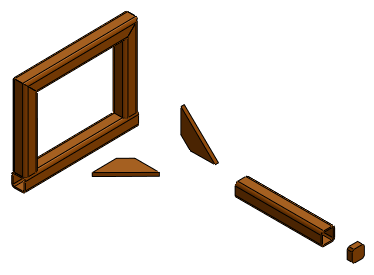

Свернутый |
|
С разнесенными частями |
