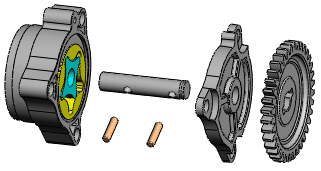

Разнесенный вид содержит развертку компонентов сборки, расположенных таким образом, чтобы показать, как они собираются.
Виды с разнесенными частями создаются путем выбора и перетаскивания деталей в графическую область для создания шагов разнесения. В видах с разнесенными частями можно выполнять следующие действия.
- Равномерное распределение разнесенных частей компонентов.
- Радиальное разнесение компонентов по оси.
- Перетаскивание и автоматическая вставка нескольких компонентов.
- Добавление нового компонента в существующие шаги разнесения другого компонента. Эта операция полезна при добавлении детали в сборку с разнесенным видом.
- Повторно используйте разнесенный вид из узла сборки в сборке более высокого уровня.
- Добавьте линии разнесения для указания взаимосвязей компонентов.
Когда сборка находится в разнесенном виде, нельзя добавлять сопряжения в сборку.
