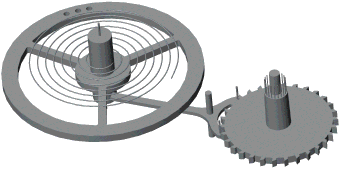

Геликоид и спираль Можно создать геликоид или спиральную кривую в документе детали. Кривая может использоваться в качестве пути или направляющей кривой для элемента по траектории или в качестве направляющей кривой для элемента по сечениям. Пример - Резьба на бутылке Геликоид и профиль для элемента по траектории на горлышке бутылки. Бобышка- элемента по траектории (отображается синим цветом) создает резьбу на горлышке бутылки. Пример - Спиральная пружина Спиральная пружина Спиральная пружина в часах Пример - Червячная передача Геликоид с переменным шагом Элемент Вырез-По траектории создает червячное колесо. Содержание Создание геликоида или спирали Можно создать геликоид или спиральную кривую в документе детали. PropertyManager Геликоид/спираль Параметры геликоида или спирали определяются в PropertyManager Геликоид/спираль. На уровень вышеКривые Включение и выключение отображения кривых Скрытие и отображение отдельных кривых Проекционные кривые Создание объединенных кривых Линии разъема Создание кривых через справочные точки Создание кривых через точки XYZ Повторное использование абсорбированных справочных кривых
