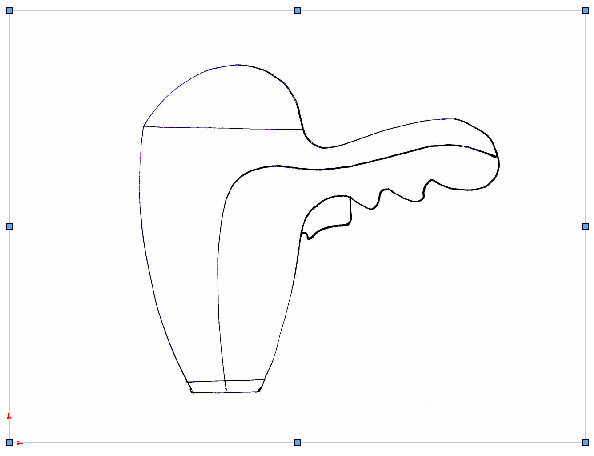

Картинка эскиза

Картинка эскиза обеспечивает следующие функциональные возможности:
  • Вставка картинок (.bmp, .gif, .jpg, .jpeg, .tif, .tiff, .wmf, .png,.psd) в плоскость эскиза.
  • Использование картинок в качестве основы для создания двухмерных эскизов.
  • Перевод растровых данных в векторные с помощью автотрассировки.
Картинка эскиза вставляется с координатой (0, 0) в исходную точку эскиза.

При вставке картинки эскиза файла .tiff разрешение ограничивается значениями 4096 x 4096. Файлы, превышающие это ограничение, разрезаются пополам, пока оба размера не попадут в допустимый диапазон. Например, при вставке файла .tiff размером 5000 x 3000, файл уменьшается до 2500 x 1500.

Рекомендации по автотрассировке

Автотрассировка представляет собой добавление, которое позволяет отслеживать и преобразовывать изображения .jpegs и .bitmaps в геометрию эскиза. Это добавление наиболее эффективно работает с высококонтрастными изображениями.
  • Исходное изображение должно быть изображением высокого качества с минимальным разрешением 300 точек на дюйм.
  • Линии должны быть созданы ручкой на бумаге с точными контурами и высоким контрастом.


  • Цвета должны быть настолько равномерными, насколько это возможно, в выбранной Вами области.
Вторая страница PropertyManager "Картинка эскиза" доступна только при условии активации добавления автотрассировки. Выберите Инструменты > Добавления и в появившемся диалоговом окне выберите "Автотрассировка".

Совместимость с функциональностью автотрассировки

  • Можно использовать такие форматы изображений, как .bmp, .gif или .jpg. Анимированные форматы, такие как .gif или .avi, не поддерживаются.
  • Автотрассировку можно применить к файлам детали или сборки (*.sldprt and *.sldasm), но не к файлам чертежа (*.slddrw).
