Навигационные цепочки выбора представляют собой вид текущего выбора на основе контекста. Они отображают связанные элементы в иерархическом дереве для деталей и сборок.
В графической области можно выбрать элемент и уточнить этот выбор посредством контекстного представления элемента с помощью навигационных цепочек. Например, в сборке при выборе грани можно увидеть все сопряжения компонента, к которому относится эта грань.
Используйте навигационные цепочки для доступа к иерархической цепи объектов из элементов, выбранных через сборку или деталь верхнего уровня. Навигационные цепочки позволяют перейти к общим выбранным объектам, которые расположены рядом с объектами в навигационной цепочке, таким как связанный эскиз функции или сопряжения компонента.
Для сопряжений сборки навигационные цепочки отображают следующую информацию:
- Сопряжения, которые применяются к выбранным деталям или узлам сборки.
- Ошибки или сбои сопряжений.
 |
 |

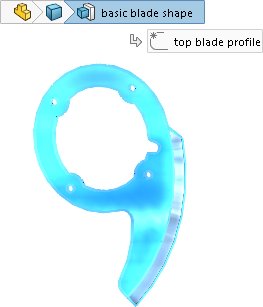

| Навигационные цепочки в детали |

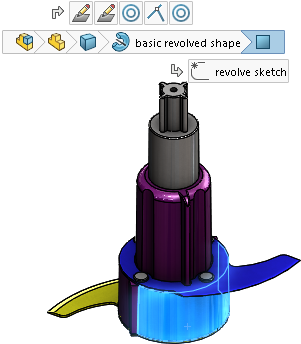

Навигационные цепочки в сборке |
Навигационные цепочки предоставляют доступ к инструментам, которые используются в дереве конструирования FeatureManager. Можно скрыть дерево конструирования FeatureManager и по-прежнему взаимодействовать с элементами в графической области. Навигационные цепочки отображают состояние погашения элементов.
Включенные по умолчанию навигационные цепочки отображаются в верхнем левом углу графической области при выборе следующего:
- объект в графической области;
- узел в дереве конструирования FeatureManager.
Навигационные цепочки не отображаются в случае, если открыто окно PropertyManager, выбрано примечание или размер в графической области или несколько объектов.
| Чтобы удалить навигационные цепочки, выполните следующие действия.
|
Щелкните по открытой части графической области или нажмите Esc. |
| Для выключения навигационных цепочек:
|
Выберите и снимите флажок Показать навигационные цепочки на выбранном объекте. |
| Для отображения навигационных цепочек в полупрозрачном состоянии на указателе выполните следующие действия:
|
Выберите , затем выберите Показать навигационные цепочки на указателе мыши. |
|
Для отображения панели, содержащей инструменты, которые относятся к выбору:
|
Выберите элемент на навигационных цепочках. |
|
Для отображения контекстной панели инструментов и контекстного меню:
|
Щелкните правой кнопкой мыши на элементе. |
|

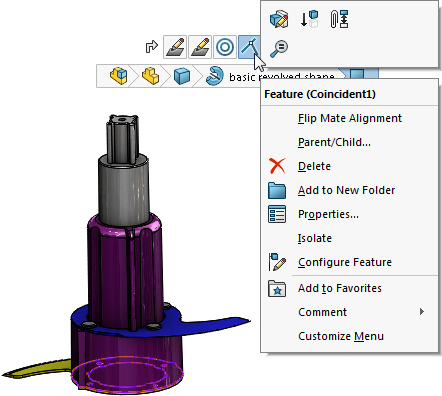

Для отображения контекстной панели инструментов и контекстного меню для сопряжения компонента в сборке:
|
Щелкните правой кнопкой мыши на навигационной цепочке сопряжения. При выборе сопряжения его имя появится в виде подсказки, и сопряжение будет выделено в графической области.
Эта функция предоставляет ту же информацию, которая доступна при нажатии правой кнопкой мыши на компонент в дереве конструирования FeatureManager и последующем нажатии на кнопку Просмотреть сопряжения, которая открывает окно Просмотреть сопряжения.  |
|
Чтобы увидеть подсказку и выделить соответствующий элемент в графической области:
|
Наведите курсор на навигационную цепочку. |
При использовании навигационных цепочек для доступа к справочным плоскостям детали можно выполнить следующие действия:
- Управлять видимостью справочной плоскости.
- Предварительный выбор справочных плоскостей для использования в качестве плоскостей эскиза, в элементах или при создании сопряжения сборки.
Перемещение навигационных цепочек выбора к месту указателя
Для перемещения навигационных цепочек выбора к месту указателя нажмите D.
При редактировании эскиза или открытии окна PropertyManager после изменения значения нажмите в графической области, затем нажмите клавишу D, чтобы переместить угол подтверждения к указателю.
По умолчанию в качестве горячей клавиши для перемещения угла подтверждения или навигационных цепочек выбора к месту указателя назначена клавиша D (если только клавиша D не назначена для другой функции SOLIDWORKS).
Чтобы назначить другую клавишу для перемещения настроек:
- Выберите .
- В диалоговом окне Настройка на вкладке Клавиатура в поле Поиск введите Переместить навигационные цепочки выбора, угол подтверждения.
- В столбце Ярлык(и) для инструмента введите неиспользуемую клавишу или их комбинацию.
- Нажмите ОК.
