Документы SOLIDWORKS в Проводнике файлов

Используйте Проводник файлов для просмотра изображений миниатюр и подсказок, в которых содержится информация о пользовательском свойстве для документов SOLIDWORKS.

В типичных подсказках в Проводнике файлов перечислены свойства файла для пунктов Тип, Размер и Кем сохранено последний раз. Документы чертежей включают Число листов.

При открытии документа SOLIDWORKS 2018 или более поздней версии подсказки указывают время последнего открытия. Время отображается в минутах и секундах и доступно для моделей, которые открываются непосредственно с диска, сохраненного в версии SOLIDWORKS 2018. Для сборок, открытых в сокращенном режиме, подсказки отображают время последнего открытия в сокращенном режиме. Эти свойства файла полезны для управления временем при наличии больших наборов данных, для открытия которых требуется много времени.

Время последнего открытия не обновляется в справочных файлах, когда эти файлы сохраняются после открытия в памяти, но обновляется, когда они сохраняются после открытия в отдельном окне.

При сохранении информации о пользовательском свойстве в диалоговом окне Сводка в подсказках также появятся следующие свойства:

  • Описание
  • Редакция
  • Состояние

Просмотр уменьшенных изображений в Проводнике файлов

Чтобы увидеть уменьшенные копии изображения:

  1. В проводнике файлов откройте папку, содержащую документы SOLIDWORKS.
  2. Нажмите Изменить вид, чтобы изменить размер миниатюр.
    Отобразятся миниатюры всех документов SOLIDWORKS в папке.

    Если в Проводнике файлов активировать функцию предварительного просмотра изображений, то будет также отображаться предварительный просмотр документа SOLIDWORKS при условии, что документ выбран.

    В Проводнике файлов можно также просмотреть значки миниатюр деталей и сборок SOLIDWORKS. Чтобы включить эту функциональную возможность, выберите Инструменты > Параметры > Параметры системы > Общие и нажмите Отобразить миниатюры в Проводнике файлов. Для отображения графики в изометрическом виде на белом фоне нажмите Инструменты > Параметры > Свойства документа > Качества изображения и выберите Использовать изометрию, масштабирование для размера предварительного просмотра документа.

    Миниатюры не обновляются, когда:
    • Файл сохраняется без открытия в отдельном окне.
    • Если сохраняется сборка верхнего уровня, и эти новые файлы сохраняются во внешнем расположении.

    Возможно, придется перезагрузить SOLIDWORKS и Проводник файлов, чтобы увидеть значки миниатюр в этих приложениях.

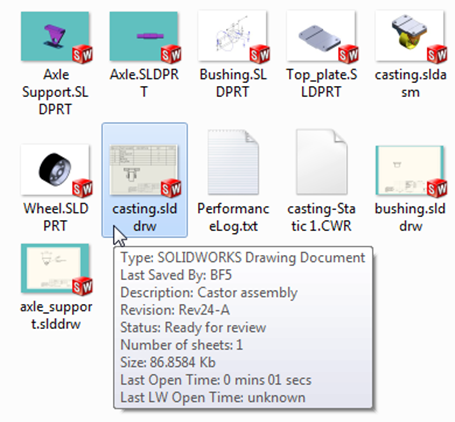

Просмотр подсказок в проводнике файлов

Чтобы просмотреть подсказку для документа SOLIDWORKS в проводнике файлов, выполните следующие действия.

  1. В проводнике файлов откройте папку, содержащую документы SOLIDWORKS.
  2. Поместите указатель мыши на документ SOLIDWORKS.
    Отобразится подсказка.

Добавление столбцов в Проводник файлов для элементов "Время открытия SW" и "Время последнего сохранения SW"

Можно добавить столбец в вид Проводника файлов Сведения для отображения элемента Время открытия SW и определить файлы, которые были сохранены в предыдущих версиях программы SOLIDWORKS, добавив столбец Время последнего сохранения SW.

Чтобы добавить столбцы для времени открытия и времени последнего сохранения SW в Проводнике файлов, выполните следующие действия.

  1. Откройте папку с документами SOLIDWORKS.

    Содержимое этой папки отобразится в виде Проводника файлов Сведения.

  2. В виде Сведения нажмите правой кнопкой мыши на верхний колонтитул. Как правило, верхний колонтитул отображает столбцы для полей Имя, Тип и Размер. Затем в контекстном меню выберите Дополнительно.

    Отобразится диалоговое окно Выбор подробностей.

  3. В разделе Сведения перейдите к элементам Время последнего сохранения SW и Время открытия SW. Можно выбрать один или оба варианта.
  4. Нажмите ОК.

Открытие документа SOLIDWORKS с помощью Проводника файлов

Чтобы открыть документ SOLIDWORKS из Проводника файлов, выполните следующие действия.

Выполните одну из следующих операций:
  • Дважды нажмите на имя документа.
  • Нажмите правой кнопкой мыши на имя документа и выберите Открыть.
  • Перетащите любой документ, поддерживаемый программой SOLIDWORKS, в незанятую часть графической области.

Использование инструмента "Открыть с помощью" для открытия файла

Инструмент Открыть с помощью позволяет открыть файл САПР или SOLIDWORKS через Проводник файлов. При выборе версии программы SOLIDWORKS файл открывается в новом экземпляре.

Чтобы открыть файл в одном и том же экземпляре программы SOLIDWORKS, нажмите правой кнопкой мыши на файл, выберите Открыть с помощью и нажмите Программа запуска SOLIDWORKS.

Открытие файла с помощью двойного нажатия или нажатия кнопки "Открыть"

Файлы САПР или SOLIDWORKS можно открыть в Проводнике файлов, дважды нажав на файл или нажав кнопку Открыть в контекстном меню файла. Файлы открываются в том же или новом экземпляре программы SOLIDWORKS в зависимости от программы по умолчанию, связанной с расширением файла.

Чтобы открыть файлы в экземпляре программы SOLIDWORKS, выполните следующие действия.

  1. На панели управления Windows выберите Программы > Программы по умолчанию > Связать тип файла и протокол с программой.
  2. Установите программу по умолчанию для всех форматов файлов САПР:
    • Чтобы открыть файл в том же экземпляре, установите SOLIDWORKS Launcher (swShellFileLauncher.exe) в качестве программы по умолчанию.
    • Чтобы открыть файл в новом экземпляре, установите определенную версию программного обеспечения SOLIDWORKS в качестве программы по умолчанию.
