Создание преобразованных элементов «Переместить грань»

  1. Откройте модель.
  2. Нажмите правой кнопкой мыши на любую вкладку CommandManager и выберите Вкладки > Прямое редактирование, чтобы активировать вкладку.
  3. Выполните одно из следующих действий.
    • Щелкните грань правой кнопкой мыши и выберите Переместить грань.
    • На вкладке CommandManager Прямое редактирование нажмите Переместить грань и выберите грань.


    Появится система координат. С помощью всплывающей графической панели инструментов выберите связанные грани.
  4. В разделе Переместить грань окна PropertyManager выберите Преобразовать.
  5. С помощью всплывающей панели инструментов выберите компланарные грани.


    Если панель инструментов не появится, отмените выбранную грань и снова выберите ее.
  6. Укажите расстояние, выполнив следующие действия:
    • Выберите Свойство кромки в окне PropertyManager и укажите параметры.

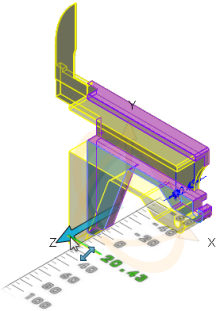

    • Отодвиньте стрелку манипулятора системы координат, выделенную на рисунке, от грани.

      Отобразится линейка, с помощью которой можно точно задать расстояние. Выбранные грани будут преобразованы в соответствии с указанным расстоянием.
  7. Нажмите .
