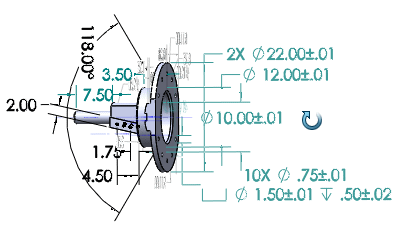

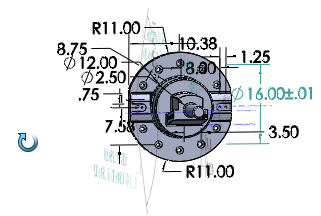

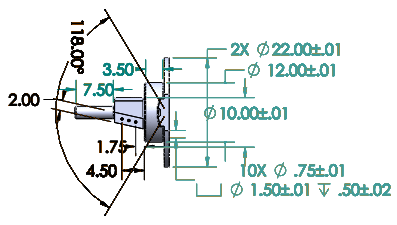

При активации динамических видов примечаний отображаются только виды примечаний, которые относятся к ориентации текущей модели. При вращении модели виды примечаний, которые не расположены по нормали к ориентации модели, исчезают. Примечания появляются по мере приближения к нормали.
Виды примечаний автоматически настраиваются как активные виды, если для их отображения используется представление Динамические виды примечаний.
Чтобы активировать Динамические виды примечаний, выполните одно из следующих действий.
- Нажмите Динамические виды примечаний
(в диспетчере команд MBD).
- В дереве конструирования диспетчера компонентов щелкните правой кнопкой мыши элемент Примечания
и выберите Динамические виды примечаний .
Типы примечаний, отображаемые при включении параметра Динамические виды примечаний, зависят от типов примечаний, выбранных в контекстном меню Примечания или в диалоговом окне Свойства примечаний. Доступные опции:
- Отобразить размеры элемента
- Отобразить справочные размеры
- Отобразить примечания DimXpert
- Показать справочные примечания. Отображает примечания, которые не являются размерами, включая справочные размеры, выноски, обозначения шероховатости поверхности, обозначения сварки, обозначения геометрических допусков, обозначения свойств данных и целевых местоположений данных.
Показать все виды в режиме динамического просмотра. Если этот параметр включен, то все виды примечаний видны независимо от их состояния отображения/скрытия в папке Примечания в дереве конструирования диспетчера компонентов. Когда этот параметр выключен, отображаются только виды примечаний, которые не скрыты.
