Добавление штриховки или сплошной заливки

В чертежах можно добавлять, редактировать и удалять массивы штриховки области или сплошные заливки в границах, которые не получают автоматическую штриховку.

Чтобы добавить штриховку или сплошную заливку, выполните следующее:

  1. В документе чертежа выберите грань модели, сегмент замкнутого нарисованного профиля или область, ограниченную комбинацией кромок модели и объектов эскиза. Можно сделать несколько выборов.

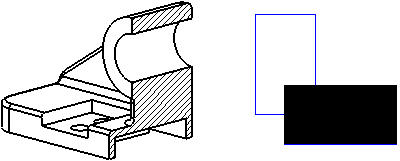

    Множественные грани или замкнутые профили эскиза в качестве Границы
    Кромки модели и элементы эскиза в качестве Области
  2. Нажмите Штриховка/Заполнить (панель инструментов "Примечания") или выберите Вставка > Примечания > Штриховка/Заполнить .
    Можно выбрать Штриховка/Заполнить до или после шага 1.
  3. Задайте параметры в окне PropertyManager Штриховка/заполнить.
  4. Нажмите .
    Штриховка или сплошная заливка появится в выбранной области.



    Можно изменить форму и размер нарисованного профиля, и область обновится, чтобы заполнить измененный профиль.

Изменение штриховки или сплошной заливки

  1. Нажмите на область штриховки или заливки в графической области.
  2. Установите значения параметров в PropertyManager Штриховка/Заполнить и нажмите PM_OK.gif.

Удаление штриховки или сплошной заливки

В графической области выполните одно из следующих действий.
  • Нажмите правой кнопкой мыши на штриховку или заливку области и выберите Удалить.
  • Нажмите на штриховку или заливку области и нажмите Удалить.
При удалении штриховки нарисованные профили удаляться не будут.
