Перетаскивание в позиции в контроллере сопряжений

Можно перемещать компоненты в позицию в контроллере сопряжений.

По умолчанию значения сопряжений в PropertyManager управляют позициями компонентов в графической области. Если предпочтительнее перетаскивать компоненты в графической области, можно сделать значения сопряжений в PropertyManager зависимыми от позиций перетаскивания компонентов в графической области. С помощью кнопок в PropertyManager можно переключать режимы управляемости сопряжений.

Для перетаскивания компонентов:

  1. В PropertyManager выполните одно из следующих действий:
    • Нажмите Сделать все сопряжения управляемыми .
    • Нажмите Сделать это сопряжение управляемым справа от числового поля ввода для одного или нескольких отдельных сопряжений.
    Состояние сопряжения Описание
    Управляющий Значение в поле сопряжения определяет позицию компонентов в графической области.
    Управляемый Значение в поле сопряжения зависит от позиции, в которую перетаскиваются компоненты в графической области.

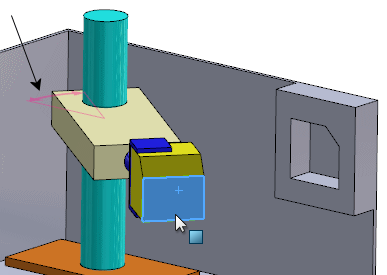

  2. В графической области перетащите компоненты туда и обратно.
    Компоненты можно перетаскивать по всему диапазону значений сопряжений. При перетаскивании компонентов:
    • В PropertyManager значения управляемых сопряжений изменяются.
    • В графической области стрелки показывают степень свободы, которую позволяют сопряжения.

  3. Перетащите компоненты в требуемую позицию.


  4. Нажмите Добавить позицию , введите имя и нажмите кнопку OK.
