Размеры граничной рамки могут быть полезны для определения размера, требуемого для доставки и упаковки продукта.
Расчет граничной рамки для детали с большим числом граней может занять много времени. Если деталь имеет множество граней, создайте граничную рамку после завершения моделирования детали.
Чтобы создать граничную рамку для детали и просмотреть ее свойства, выполните следующие действия.
- В документе детали выберите .

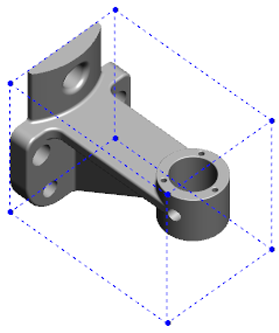

- В окне PropertyManager Граничная рамка выберите Наилучшее соответствие. Ориентация граничной рамки основывается на плоскости X-Y.
![](eyc1496789387643.image)
Граничная рамка, вычисленная программным обеспечением SOLIDWORKS, может не иметь минимальный объем для некоторых тел и деталей. Используйте предыдущий опыт и экспериментальные данные для проверки предложенной граничной рамки и ее изменения в случае необходимости.
Чтобы изменить справочную плоскость, нажмите Пользовательская плоскость.
- В разделе Параметры выберите следующие действия:
- Включить скрытые тела
- Включить поверхности
- Предварительный просмотр
При скрытии тела в детали граничная рамка автоматически обновляется и заключает в себя только видимые тела в модели.
- Нажмите
. Раздел дерева конструирования FeatureManager Граничная рамка
добавляется после раздела Источник.
Можно щелкнуть правой кнопкой мыши граничную рамку и выбрать пункт контекстного меню Скрыть, Отобразить, Погасить или Отмена погашения.
Чтобы просмотреть свойства граничной рамки, наведите курсор на граничную рамку в дереве конструирования FeatureManager или выберите . Будут перечислены значения для толщины, ширины, длины и объема граничной рамки.
