Создание нарезанной резьбы

В профиле резьбы можно выбрать любую форму или размер. Диаметр отверстия или вала не определяет профиль резьбы.

Чтобы создать нарезанную резьбу, выполните следующие действия.

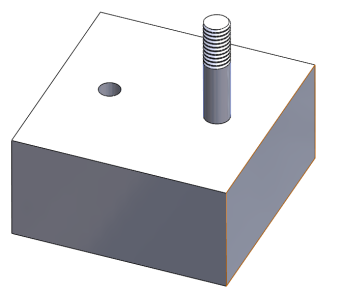

  1. Откройте модель с цилиндрической деталью и выберите Вставка > Элементы > Резьба .

  2. В графической области выберите круговую кромку.
  3. В окне PropertyManager в разделе Спецификация задайте значения для следующих параметров:
    1. В поле Тип выберите Метрический штамп.
    2. Установите Размер, равный M6x1,0.
  4. Для метода резьбы нажмите Вырезать резьбу.

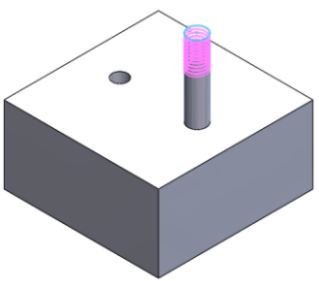

    Цвет предварительного просмотра зависит от значений в разделе Настройки схемы цвета в системных параметрах в разделе Временная графика, Удаление материала и Добавление материала.

    Цвета по умолчанию: розовый для нарезанной резьбы и зеленый для вытянутой резьбы.

  5. Задайте начальное Расположение резьбы:
    1. Нажмите Смещение.
    2. Нажмите Реверс направления .
    3. Установите Расстояние смещения, равное 1,00 мм.

    Контур эскиза всегда находится на передней плоскости.

  6. На вкладке Граничное условие нажмите Поддерживать длину резьбы.

    Эта настройка сохраняет постоянную длину резьбы с начальной поверхности.

  7. Нажмите .
