Пример: Выбор последовательности деталей

Используйте TolAnalyst для создания сборок, начиная с базовой детали. Затем добавляйте по одной детали до тех пор, пока сборка не будет создана. Такой способ добавления деталей напоминает производственный процесс компоновки сборок.

В окне PropertyManager Последовательность сборки задайте последовательность сборки, используемую инструментом TolAnalyst. От порядка сборки деталей зависит взаимосвязь элементов в готовой сборке. Можно провести несколько исследований для определения оптимального порядка сборки и необходимости закрепления деталей.

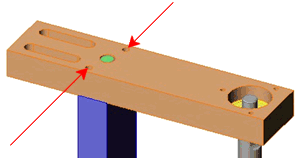

В данной сборке верхняя панель определяет положение и является опорой вала. Верхняя панель крепится с помощью запресованного штифта (выделен зеленым цветом) к базовой детали, имеющей форму буквы «L».

Можно провести исследование для определения допуска, необходимого для сохранения выравнивания между отверстиями подшипника. От этого зависит свобода вращения вала

	Последовательность сборки: сценарий 1
1.	кронштейн в форме буквы «L»
2.	верхняя панель
3.	шпилька
4.	подшипники
5.	вал

При такой последовательности можно определить потенциальное смещение (коаксиальность) отверстий подшипника и обеспечить необходимое выравнивание.

Если допуски, необходимые для рассмотренного выше сценария, окажутся слишком дорогостоящими в производстве, можно выполнить исследование с использованием другой последовательности сборки, при которой верхняя панель будет использоваться для обеспечения опоры только вала.

	Последовательность сборки: сценарий 2
1.	кронштейн в форме буквы «L»
2.	нижний подшипник
3.	вал
4.	верхний подшипник
5.	верхняя панель (соединяется непосредственно с валом и подшипником)
6.	шпилька
	В данном исследовании определяется значение выравнивания отверстий для штифта.

Первая последовательность сборки оказалась нерентабельной, второй вариант также является слишком дорогостоящим. Однако полученные результаты можно использовать для определения длины прорези, которую можно использовать вместо отверстия на верхней панели.
