Используйте страницу Настройка оборудования для выбора стандартов, категорий, типов и компонентов. На уровне компонентов можно выбрать размеры компонентов, ввести значения свойств и номера деталей.
Чтобы упростить конфигурацию, выберите только используемое оборудование.
Стандарты можно просматривать с помощью левой панели или путем нажатия на папки в правой панели.
Для доступа к странице Настройка оборудования:
- В Windows выберите .
- Нажмите Выберите 2 - Настройка оборудования..
Чтобы настроить определенный тип или компонент, выполните следующие действия:
Щелкните правой кнопкой мыши папку или компонент на панели задач SOLIDWORKS Библиотека проектирования и выберите Конфигурировать.
При настройке оборудования необходимо выбрать компоненты и указать значения их свойств.
Для отображения компонента:
Выберите стандарт на левой панели и разверните его категории и типы. Можно также нажать значки папок на правой панели. В разделе "Тип" выберите компонент. На странице отображается значок, имя и число возможных конфигураций компонента.
Сократите число конфигураций для компонента, удалив неиспользуемые значения размера и конфигурации. В результате вам придется вводить меньше номеров деталей, и уменьшится размер Toolbox, что упростит работу.
Левая панель

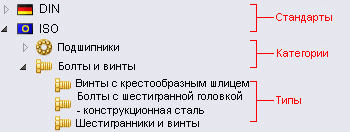

Помимо настроенных вами папок и компонентов в дереве Стандарты Toolbox на левой панели отображаются стандарты, категории и типы.
Можно нажимать правой кнопкой мыши элементы в левой панели и выполнять следующие операции с файлами в папках стандартов, с категориями папок стандартов и с папками типов и компонентов внутри категории или отдельными файлами компонентов:
- Вырезать и вставлять файлы с сохранением их имен
- Копировать и вставлять файлы
- Удалять файлы
- Вставлять новые подпапки
- Добавлять новые файлы
Для переименования файла или папки следует дважды нажать на его(ее) имя.
Правая панель
В Toolbox будут включены только элементы, выбранные на правой панели. На правой панели можно выбрать или отменить выбор элементов.
Чтобы отменить элемент, снимите флажок. Если снять флажок элемента, он будет отключен и на левой, и на правой панели до тех пор, пока не будет выбран снова.
Если удалить элемент или стандарт на левой панели, он остается недоступным.
Чтобы открыть стандарт, категорию или тип, выберите папку в правой панели. Нажмите Вверх
для перехода на один уровень выше.
Выберите инструмент Удалить неактивные данные, чтобы удалить данные неактивной конфигурации из файлов деталей Toolbox.
Чтобы выбрать или удалить размеры компонента и отредактировать свойства компонента, выберите отдельный компонент.
Стандартные свойства
Нажмите имя стандартного свойства и выберите или удалите значения в списке справа.
| |
Общие
|
Описание. Именует компонент в дереве Стандарты Toolbox. Для переименования стандарта следует изменить его описание.
Имя файла. Указывается относительный путь к главной детали выбранного компонента.
Использовать одно обозначения детали на размер вне зависимости от длины доступно только для компонентов с изменяемыми свойствами длины, такими как конструкционная сталь. Выберите этот параметр для назначения одного обозначения детали для всех длин определенного размера. Отмените этот параметр для назначения обозначения детали для каждой длины. Когда этот параметр выбран, столбцы Длина и Имя конфигурации удаляются и таблица содержит только конфигурации с уникальными размерами.
|
| |
Свойства компонента |
Список свойств различается в зависимости от компонента. Общие свойства включают размеры (такие как Размер) и Отображения резьбы. Выбранные значения свойств определяют общее число конфигураций компонента. Удалите значения размера и других свойств, чтобы сократить число конфигураций.
|
 |
Общее свойство
|
Указывает свойство, общее для всех компонентов в стандарте. |
 |
Добавить новый размер
|
Открывается диалоговое окно Добавить новый размер, в котором можно добавить настроенный пользователем размер или длину крепежа в список свойств конфигурации. |
| |
Цвет
|
Указывает цвет отображения компонента. Выберите цвет или выберите параметр Цвет по умолчанию, чтобы восстановить цвет по умолчанию. |
Свойства пользователя
Свойства пользователя – это свойства компонента, определенные пользователем. Пользователь может создать свойства текста и списки.
После создания свойство пользователя отображается в списке Свойства пользователя. Его можно выбрать для применения к компоненту:
Можно также задать значения свойств по умолчанию в списке справа. Пока свойство не выбрано, для него будут отображаться поля, доступные только для чтения.
 |
Добавить новое свойство пользователя
|
Создает новое свойство пользователя. См. Определение свойства пользователя. |
 |
Изменить свойство пользователя
|
Редактирует существующее свойство пользователя. См. Определение свойства пользователя. |
|
Удалить свойство пользователя
|
Удаление свойства из Toolbox. |
 |
Свойство пользователя для материала
|
Указывает свойство пользователя, описывающее материалы из библиотеки Материалы SOLIDWORKS. С материалами SOLIDWORKS можно связать только одно свойство. |
Список значений свойства
При выборе стандартного свойства или свойства пользователя на панели данных отображается список значений для свойства. Список значений используется для выбора или удаления размеров стандартных свойств.
При работе с текстовыми свойствами пользователя можно задать значения по умолчанию для выбранного компонента.
Для пользовательских свойств списка:
- Чтобы отключить объекты списка для выбранного компонента, очистите параметр Включен.
- Чтобы указать значение по умолчанию, нажмите на параметр По умолчанию.
Список конфигураций
Список конфигурации содержит все возможные сочетания выбранных значений стандартных свойств и свойств пользователя для выбранного компонента
Если сбросить значение свойства, список обновится, и количество конфигураций сократится.
Столбцы списка содержат свойства компонентов. Все столбцы, кроме Обозначение детали, Описание и Заметка, доступны только для просмотра. Значения для Обозначение детали, Описание и Комментарий появляются в свойствах конфигурации в SOLIDWORKS.
| |
Имя конфигурации
|
Содержит значения свойств для каждой конфигурации в сокращенной форме.
|
| |
Обозначение детали
|
Указывает обозначение конфигурации детали. В Toolbox параметр Обозначение детали — это обозначение детали из спецификации SOLIDWORKS. Если в SOLIDWORKS PDM для обозначений детали используется другое свойство пользователя, зависящее от конфигурации, используйте это свойство пользователя и для ваших деталей Toolbox. Например, стандартные карты данных деталей SOLIDWORKS PDM соответствуют свойству пользователя SOLIDWORKS Позиция. Чтобы использовать стандартные карты данных деталей с деталями Toolbox, создайте и заполните свойство пользователя Позиция Toolbox, вместо использования параметра Обозначение детали.
|
| |
Описание
|
Указывает описание конфигурации.
|
| |
Заметка
|
Указывает комментарий к конфигурации.
|
 |
Импорт/Экспорт
|
Импорт/Экспорт расположен над полосой прокрутки списка конфигураций.
Выберите Импорт/экспорт и сделайте следующее: - Чтобы импортировать настроенные пользователем детали из таблицы Excel, выберите Импорт данных.
- Чтобы экспортировать таблицу конфигураций в таблицу Excel для получения возможности ввода номеров деталей конфигурации и других значений, выберите Экспорт данных. См. Настройка деталей с обозначениями.
-
Чтобы создать новую деталь SOLIDWORKS для каждой указанной конфигурации в папке деталей, приведенной на странице Настройки пользователя, выберите Создать детали. Для создания деталей необходимо запустить SOLIDWORKS. Этот параметр доступен, если выбрано Создать детали (см. Toolbox — Настройки пользователя). В SOLIDWORKS Connected каждый размер детали — отдельный физический продукт в 3DEXPERIENCE Platform.
Параметр Создать детали позволяет создать тысячи файлов деталей для одного компонента. Не выбирайте этот параметр, если Вы являетесь администратором Toolbox и знаете, какие файлы деталей требуются.
- Чтобы добавить все указанные конфигурации в главный файл детали, выберите Создать конфигурации. Доступно, если снять флажок Создать детали (см. Toolbox — Настройки пользователя).
Функция Создать конфигурации не доступна в SOLIDWORKS Connected.
|
Можно реорганизовать столбцы путем перетаскивания их заголовков.
