Anotaciones 3D (barra de herramientas Anotaciones) |
Inserta anotaciones en un documento de pieza o ensamblaje. Las anotaciones 3D se organizan en vistas de anotación que corresponden a las vistas ortográficas del modelo, como frontal, inferior, etc. A continuación, puede utilizar las vistas de anotación en un dibujo. Las vistas de anotación se convierten en vistas de dibujo 2D. Las anotaciones que se han insertado en el modelo se conservan en el dibujo. |
|
Elementos del modelo (barra de herramientas Anotaciones) |
Inserte cotas, anotaciones y geometría de referencia desde un documento de pieza o ensamblaje a un dibujo en una sola operación. Se pueden especificar todas las cotas o sólo las marcadas para dibujos. |
|

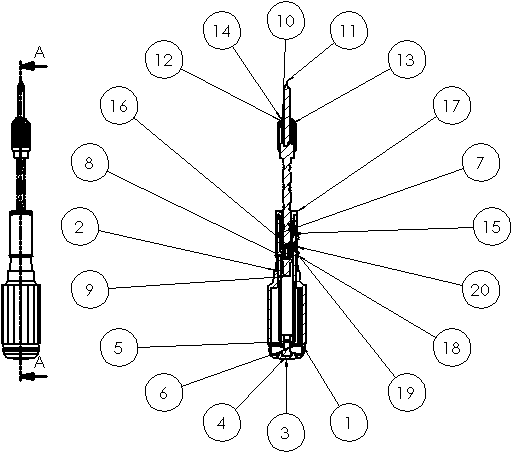

Globo automático (barra de herramientas Anotaciones) |
Agregue globos a todos los componentes de una vista de dibujo en una sola operación, eligiendo un diseño y un estilo, tamaño y texto de globo.
|
|
Cota inteligente, Acotación automática (barra de herramientas Cotas/Relaciones) |
Inserte cotas de referencia horizontal y vertical en vistas de dibujo, como cotas de línea base, cotas en cadena o cotas de coordenadas. |
|
Centro de círculo (barra de herramientas Anotaciones) |
Agregue centros de círculos a todas las entidades adecuadas en una vista de dibujo en una sola operación, eligiendo un estilo único, lineal o circular, un tamaño de centro, líneas extendidas, fuente, ángulo y capa etiquetada.
|
|
Líneas constructivas (barra de herramientas Anotaciones) |
Agregue líneas constructivas a todas las entidades adecuadas en una vista de dibujo en una sola operación.
|
