El cuadro de diálogo Ejes le permite controlar la apariencia de los ejes mientras visualiza los resultados. Los ejes representan el sistema de coordenadas global o local utilizado en la definición del trazado.
Para acceder a este PropertyManager, active un trazado con un eje o sistema de coordenadas de referencia. Haga clic con el botón derecho del ratón en la zona de gráficos y seleccione Ejes.
Estilo
|
Línea
|
Muestra los ejes como líneas. |
|
Cilindro
|
Muestra los ejes como cilindros. |
|
Anchura de línea
|
Controla la anchura de las líneas para trazar los ejes. |
Eje
|
Desactivar título
|
Cuando se selecciona esta opción, los títulos de los ejes (X, Y, Z) no aparecen en el trazado.
|
|
Tamaño de X, Y, Z
|
Los controles deslizantes regulan la longitud de los ejes X, Y y Z en el trazado. |
|
Marcas en X, Y, Z
|
Controla la cantidad de marcas de graduación separadas uniformemente en los ejes X, Y y Z. |
|
Color
|
Controla los colores de los ejes X, Y y Z. Para modificar un color, haga clic en él, seleccione el color que desee y haga clic en Aceptar.
|
Rejilla
|
XY, YZ, ZX
|
Establece los planos de rejillas opcionales. Se pueden seleccionar todas las casillas de verificación, algunas o ninguna. Las densidades de las rejillas están determinadas por las marcas de graduación especificadas.
|
|
Editar color
|
Establece el color de la rejilla. Para modificar el color de la rejilla, haga clic en Editar color, seleccione el color deseado y haga clic en Aceptar.
|
Ubicación
Establece la ubicación del origen de los ejes.
|
Origen
|
Los ejes resultantes se colocarán en el origen real del sistema de coordenadas de referencia utilizado en la definición del trazado. |
|
Izquierda inferior
|
Los ejes resultantes se colocarán en la esquina izquierda inferior de la ventana de trazado. |
|
Derecha inferior
|
Los ejes resultantes se colocarán en la esquina derecha inferior de la ventana de trazado. |
|
Desactivar
|
Seleccione esta opción para desactivar la visualización de los ejes en el trazado.
|

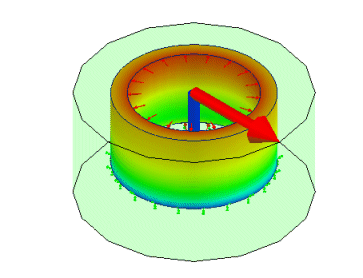

Considere el caso de un cilindro sometido a una presión interna y sujetado en su parte inferior. La tensión tangencial se traza en relación con un sistema de coordenadas cilíndricas definido por el eje del cilindro.
|
|
| Ubicación de los ejes: Izquierda inferior
|
Ubicación de los ejes: Origen
|
