Al seleccionar Zona del límite de tensión calculada (Conector - Perno PropertyManager), el programa calcula la zona del límite de tensión del perno (At), que es la zona mínima de la sección con rosca del perno, según la siguiente fórmula: At = [(d3 + d2) / 2)]2 * π /4
- P = paso de rosca, distancia axial entre dos roscas adyacentes
- n = 1 / P, número de roscas del perno por pulgada (ANSI) o por milímetro (ISO)
- d = diámetro nominal del vástago del perno

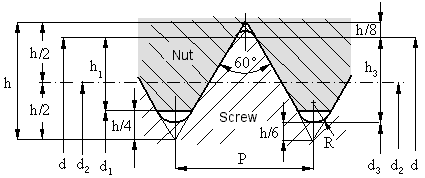

Roscas del perno ISO
- d3 = d - 1,2268 * P
- d2 = d - 0,6495 * P
La fórmula para la zona del límite de tensión es ahora: A
t = 0,7854 * [d - (0,9382 * P)]
2
Al sustituir P = 1 / n da como resultado At = 0,7854 * [d - (0,9382 / n)]2, donde d se proporciona en mm y n en roscas/mm.
Roscas ANSI
Se realiza un enfoque similar para el cálculo de la zona del límite de tensión:
At = 0,7854 * [d - (0,9743 / n)]2, donde d se proporciona en pulgadas y n en roscas/pulgada.
Referencia: Machinery's Handbook publicado por Industrial Press.
La siguiente tabla proporciona el diámetro nominal del perno y los valores de paso de rosca de perno métricas ISO (M).
Tabla 1. Roscas de perno métricas ISO - M, ISO 724 (DIN 13 T1)
| Diámetro nominal - d (mm) |
Paso de rosca - P (mm) |
| M 1,60 |
0,35 |
| M 2,00 |
0,40 |
| M 2,20 |
0,45 |
| M 3,00 |
0,50 |
| M 4,00 |
0,70 |
| M 4,50 |
0,75 |
| M 5,00 |
0,80 |
| M 6,00 |
1,00 |
| M 8,00 |
1,25 |
| M 10,00 |
1,50 |
| M 12,00 |
1,75 |
| M 16,00 |
2,00 |
| M 20,00 |
2,50 |
| M 24,00 |
3,00 |
| M 30,00 |
3,50 |
| M 36,00 |
4,00 |
| M 42,00 |
4,50 |
| M 48,00 |
5,00 |
| M 56,00 |
5,50 |
| M 64,00 |
6,00 |
