PropertyManager Recortar/Extender

Para abrir el PropertyManager Recortar/Extender:

Haga clic en Recortar/Extender (barra de herramientas de Piezas soldadas) o en Insertar > Piezas soldadas > Recortar/Extender.

Tipo de esquina

Haga clic en uno de los siguientes tipos de esquina:

Extremo recortado
Extremo a inglete
Extremo a tope1
Extremo a tope2

Sólidos a recortar

Para los tipos de esquinas Extremo a inglete, Extremo a tope1 y Extremo a tope2, seleccione un sólido que desee recortar.

Para el tipo de esquina Extremo recortado, seleccione uno o más sólidos a recortar.
Permitir extensión Si el segmento no toca al límite de recorte, se alarga el segmento a su límite.

Límite de recorte

Seleccione un tipo de límite de recorte (sólo para el tipo de esquina Extremo recortado):

  Cara/plano Utilice una cara plana como el límite de recorte.
  Sólidos Utilice sólido como el límite de recorte.

Seleccionar Cara/plano como Límite de recorte suele ser más eficaz y ofrece un mejor rendimiento. Seleccione Sólidos solo para recortar contra una entidad no plana, como una tubería redonda o una superficie escalonada.
  Cara/Sólidos Para los tipos de esquina Extremo a inglete, Extremo a tope1 y Extremo a tope2, seleccione un segmento adyacente contra el que recortar.

Para el tipo de esquina Extremo recortado, seleccione una o más caras, o uno o más sólidos, contra los que recortar. Si selecciona Cara/Plano en Límite de recorte, seleccione mantener o rechazar para seleccionar los segmentos para mantener.



  Vista preliminar Seleccione para obtener una vista preliminar del recorte en la zona de gráficos. Por motivos de rendimiento, desactive esta opción para estructuras complejas hasta que seleccione todos los elementos para recortar.
  Permitir extensión Seleccione extender o recortar miembros estructurales. Desactive para permitir sólo el recorte. Al utilizar esta opción, observe la vista preliminar detenidamente para asegurarse de que resultados sean correctos.
Corte simple entre sólidos Hace que los miembros estructurales estén al mismo nivel que las caras de contacto planas (útil en un contexto de fabricación).
Corte adaptado entre sólidos Recorta el miembro estructural al sólido de contacto.
  Separación de soldadura Seleccione esta opción y, a continuación, introduzca Separación de recorte de soldadura dim_gap_p.png para que haya espacio para un cordón de soldadura. La separación reduce la longitud del elemento recortado y mantiene la longitud total de la estructura.

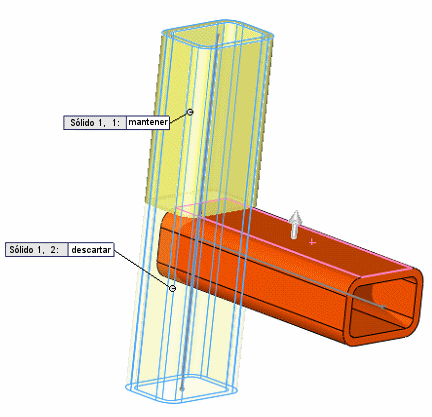

  Anotaciones Si el límite de recorte se entrecruza con el elemento a recortar, aparecen anotaciones junto a los segmentos recortados con un identificador y un control que permite alternar entre mantener o rechazar el segmento.
Divisor de ángulos Divide los extremos en un ángulo, si los segmentos del inglete de esquina de extremo son de diferentes tamaños.
Todo al mismo nivel Hace que los extremos estén al mismo nivel, si los segmentos del inglete de esquina de extremo son del mismo tamaño.
Al recortar con un plano o una cara y mantener todos los segmentos, se cortan los segmentos. Al descartar cualquiera de los segmentos, se combinan los segmentos adyacentes restantes.
