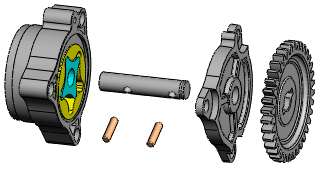

Una vista explosionada muestra los componentes del ensamblaje separados, pero situados para mostrar cómo encajarán cuando se ensamblen.
Puede crear vistas explosionadas seleccionando y arrastrando piezas en la zona de gráficos para crear uno o varios pasos de explosión. En las vistas explosionadas, se puede:
- Espaciar uniformemente pilas explosionadas de componentes.
- Para explosionar componentes radialmente en torno a un eje.
- Arrastre y espacie múltiples componentes.
- Asociar un componente nuevo a los pasos de explosión existentes de otro componente. Esto resulta útil si agrega una pieza a un ensamblaje que tiene una vista explosionada.
- Vuelva a utilizar una vista explosionada de un subensamblaje en un ensamblaje de nivel superior.
- Agregar líneas de explosión para indicar relaciones de componentes.
Mientras se explosiona un ensamblaje, no se pueden agregar relaciones de posición al mismo.
