Combinación de cotas Para restringir una pieza por completo, generalmente debe aplicar la misma cota y tolerancia geométrica a dos o más operaciones. Puede combinar cotas y tolerancias geométricas en una especificación única utilizando el menú contextual. Tema principalDimXpert para piezas Combinación de cotas de ubicación Para combinar cotas de ubicación: Abra un modelo con cotas para combinar. Por ejemplo, puede combinar las tres cotas en una. Al combinar cotas de ubicación, todas ellas deben tener la misma operación de origen. Mantenga presionada la tecla Ctrl y seleccione las tres cotas de izquierda a derecha. Haga clic con el botón derecho del ratón y seleccione Combinar cota. Las cotas se combinan en una en la última cota seleccionada, con un número de instancias que se agrega automáticamente. Para que las cotas vuelvan a ser cotas individuales, haga clic con el botón derecho del ratón en la cota combinada y seleccione Romper cota combinada. Para combinar o romper tolerancias geométricas, utilice las opciones Combinar tolerancias geométricas y Romper tolerancias geométricas combinadas. Combinación de cotas de tamaño y tolerancias geométricas Para combinar cotas de tamaño y tolerancias geométricas: Abra un modelo con cotas de tamaño y tolerancias geométricas para combinar. Por ejemplo, puede combinar las tres cotas en una. Mantenga presionada la tecla Ctrl y seleccione las dos cotas de tamaño de izquierda a derecha. Haga clic con el botón derecho del ratón y seleccione Combinar cota. Las cotas se combinan en una en la última cota seleccionada, con un número de instancias que se agrega automáticamente. Cuando vaya a combinar sólo tolerancias geométricas, haga clic con el botón derecho en Combinar tolerancias geométricas. Al combinar tolerancias geométricas, los símbolos, las tolerancias y los datos aplicados deben ser los mismos.
Combinación de cotas Para restringir una pieza por completo, generalmente debe aplicar la misma cota y tolerancia geométrica a dos o más operaciones. Puede combinar cotas y tolerancias geométricas en una especificación única utilizando el menú contextual. Tema principalDimXpert para piezas Combinación de cotas de ubicación Para combinar cotas de ubicación: Abra un modelo con cotas para combinar. Por ejemplo, puede combinar las tres cotas en una. Al combinar cotas de ubicación, todas ellas deben tener la misma operación de origen. Mantenga presionada la tecla Ctrl y seleccione las tres cotas de izquierda a derecha. Haga clic con el botón derecho del ratón y seleccione Combinar cota. Las cotas se combinan en una en la última cota seleccionada, con un número de instancias que se agrega automáticamente. Para que las cotas vuelvan a ser cotas individuales, haga clic con el botón derecho del ratón en la cota combinada y seleccione Romper cota combinada. Para combinar o romper tolerancias geométricas, utilice las opciones Combinar tolerancias geométricas y Romper tolerancias geométricas combinadas. Combinación de cotas de tamaño y tolerancias geométricas Para combinar cotas de tamaño y tolerancias geométricas: Abra un modelo con cotas de tamaño y tolerancias geométricas para combinar. Por ejemplo, puede combinar las tres cotas en una. Mantenga presionada la tecla Ctrl y seleccione las dos cotas de tamaño de izquierda a derecha. Haga clic con el botón derecho del ratón y seleccione Combinar cota. Las cotas se combinan en una en la última cota seleccionada, con un número de instancias que se agrega automáticamente. Cuando vaya a combinar sólo tolerancias geométricas, haga clic con el botón derecho en Combinar tolerancias geométricas. Al combinar tolerancias geométricas, los símbolos, las tolerancias y los datos aplicados deben ser los mismos.

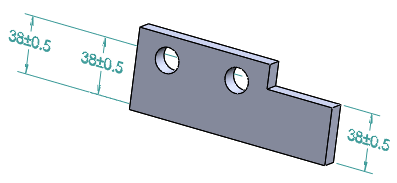

Combinación de cotas de ubicación Para combinar cotas de ubicación: Abra un modelo con cotas para combinar. Por ejemplo, puede combinar las tres cotas en una. Al combinar cotas de ubicación, todas ellas deben tener la misma operación de origen. Mantenga presionada la tecla Ctrl y seleccione las tres cotas de izquierda a derecha. Haga clic con el botón derecho del ratón y seleccione Combinar cota. Las cotas se combinan en una en la última cota seleccionada, con un número de instancias que se agrega automáticamente. Para que las cotas vuelvan a ser cotas individuales, haga clic con el botón derecho del ratón en la cota combinada y seleccione Romper cota combinada. Para combinar o romper tolerancias geométricas, utilice las opciones Combinar tolerancias geométricas y Romper tolerancias geométricas combinadas.
Combinación de cotas de tamaño y tolerancias geométricas Para combinar cotas de tamaño y tolerancias geométricas: Abra un modelo con cotas de tamaño y tolerancias geométricas para combinar. Por ejemplo, puede combinar las tres cotas en una. Mantenga presionada la tecla Ctrl y seleccione las dos cotas de tamaño de izquierda a derecha. Haga clic con el botón derecho del ratón y seleccione Combinar cota. Las cotas se combinan en una en la última cota seleccionada, con un número de instancias que se agrega automáticamente. Cuando vaya a combinar sólo tolerancias geométricas, haga clic con el botón derecho en Combinar tolerancias geométricas. Al combinar tolerancias geométricas, los símbolos, las tolerancias y los datos aplicados deben ser los mismos.
