Vistas simétricas de dibujo

Se pueden visualizar vistas de modelo, vistas relativas al modelo y vistas de dibujo predefinidas como vistas simétricas sin crear la simetría de los componentes. Las vistas de proyección y otras vistas derivadas utilizan el estado de simetría de su vista principal.

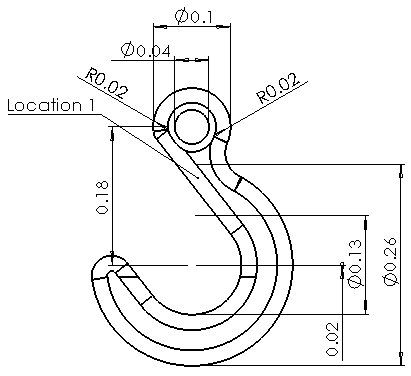

Vista original

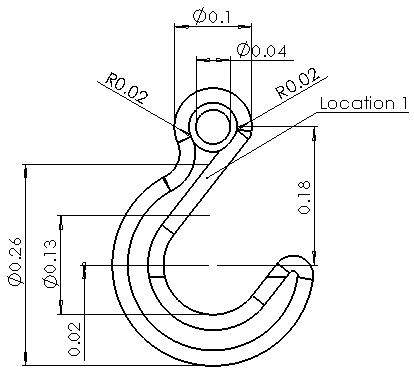

Vista simétrica

Para crear vistas simétricas de dibujo:

1. En un dibujo, seleccione una vista de modelo, relativo al modelo o una vista de dibujo predefinida.
2. En el PropertyManager, en Orientación, seleccione Vista simétrica.
3. En Vista simétrica, seleccione Horizontal o Vertical.
4. Haga clic en .
