Combinación de tipos de soldadura similares en tablas de soldadura

Puede combinar tipos de soldadura similares en tablas de soldadura. La tabla proporciona la suma de la longitud de soldadura, masa de soldadura y cantidad para cada elemento.

Para combinar los mismos tipos de soldadura en una tabla de soldadura:

  1. Haga clic en el icono de mover tabla en la esquina superior izquierda de la tabla para seleccionar la tabla de soldadura.
  2. En el PropertyManager Tabla de soldadura, en Opciones, seleccione Combinar mismo tipo de soldadura.
  3. Haga clic en .
    La tabla de soldadura se actualiza si los datos del cordón de soldadura cambian.

Los factores que determinan los mismos tipos de soldadura incluyen: tamaño, símbolo, nota de soldadura, material de soldadura y proceso de soldadura. En este ejemplo, cuando se combinan los tipos de soldadura, se combinan las filas 1 y 2, 6 y 7 y 8 y 9. Las filas 3 y 4 no se combinan porque sus tipos de soldadura son diferentes. Por ejemplo, cuando las filas 1 y 2 están combinadas, la longitud de soldadura es 180 (2x50 + 2x40) y la cantidad es 1.

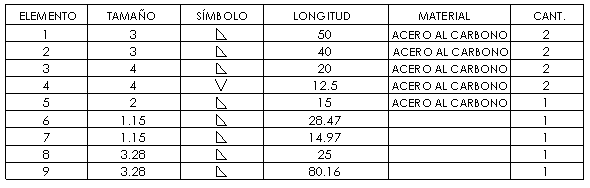

No combinado (las soldaduras están agrupadas por tipo, tamaño y longitud).

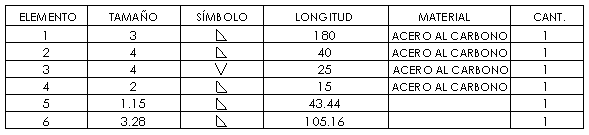

Combinado (las soldaduras están agrupadas por tipo, tamaño y longitud).
