Las cotas de un cuadro delimitador pueden ayudarle a determinar el espacio necesario para enviar y empaquetar productos.
El cálculo de un cuadro delimitador para una pieza con muchas caras puede llevar mucho tiempo. Si una pieza tiene muchas caras, cree el cuadro delimitador después de terminar de modelar la pieza.

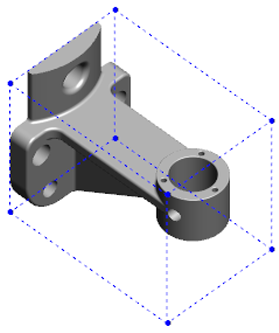

Para crear un cuadro delimitador para una pieza y ver sus propiedades:
- En un documento de pieza, haga clic en .
- En el PropertyManager Cuadro delimitador, seleccione Mejor ajuste. La orientación del cuadro delimitador se basa en el plano X-Y.
El cuadro delimitador calculado por el software SOLIDWORKS podría no tener el volumen mínimo para algunos sólidos y piezas. Utilice su experiencia y los datos experimentales para revisar el cuadro delimitador sugerido y modificarlo si es necesario.
Para cambiar el plano de referencia, haga clic en Plano personalizado.
- En Opciones, seleccione lo siguiente:
- Incluir sólidos ocultos
- Incluir superficies
- Vista preliminar
Si oculta un sólido de la pieza, el cuadro delimitador se actualiza automáticamente y solo encierra los sólidos visibles en el modelo.
- Haga clic en
. En el gestor de diseño del FeatureManager, Cuadro delimitador
se añade después de Origen.
Puede hacer clic con el botón derecho del ratón en el cuadro delimitador y, en el menú contextual, seleccionar Ocultar, Mostrar, Suprimir o Desactivar supresión.
Para ver las propiedades del cuadro delimitador, coloque el cursor sobre el Cuadro delimitador en el gestor de diseño del FeatureManager o haga clic en la pestaña . Se mostrarán los valores para espesor, anchura, longitud y volumen del cuadro delimitador.
