Creación de cotas entre dos arcos

Para acotar entre dos arcos:

  1. Haga clic en Cota inteligente Tool_Smart_Dimensions_Relations.gif (barra de herramientas Cotas/Relaciones) o en Herramientas > Cotas > Inteligente.
  2. Lleve a cabo una de las siguientes acciones:

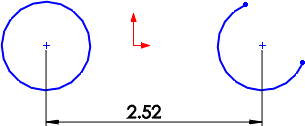

    • Seleccione la arista del primer arco y, a continuación, la del segundo.
      • Aplica una cota mínima entre el primer y el segundo centro del arco.
    • Pulse Mayús y haga clic para aplicar la cota entre las dos aristas.
      • Aplica una cota mínima entre la primera y la segunda arista del arco.
    • Seleccione la arista del primer arco, pulse Mayús y, a continuación, seleccione la artista del segundo arco.
      • Aplica una cota mínima entre el centro del primer arco y la arista del segundo arco.
    Abre el PropertyManager Cota, donde puede cambiar la manera en la que se mide la distancia en las tres instancias.
