Creación de operaciones Mover cara trasladadas

  1. Abra un modelo.
  2. Haga clic con el botón derecho del ratón en una pestaña del CommandManager y haga clic en Pestañas > Edición directa para activar esta pestaña.
  3. Lleve a cabo una de las siguientes acciones:
    • Haga clic con el botón derecho del ratón en la cara y haga clic en Mover cara.
    • En la pestaña Edición directa del Administrador de comandos, haga clic en Mover cara y seleccione la cara.


    Aparece el sistema de referencia. Aparece una barra de herramientas desplegable gráfica que le permite seleccionar caras conectadas.
  4. En el PropertyManager, en Mover cara, seleccione Trasladar.
  5. Haga clic en la imagen de la barra de herramientas desplegable que se muestra para seleccionar todas las caras coplanares.


    Si la barra de herramientas desplegable no aparece, desactive la cara seleccionada y vuelva a seleccionarla.
  6. Especifique la distancia:
    • Seleccione una Condición de arista en el PropertyManager y especifique los parámetros.

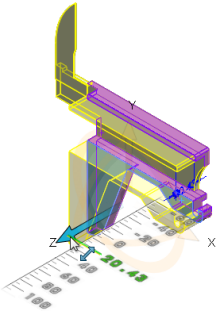

    • Arrastre el brazo del sistema de referencia que se muestra fuera de la cara.

      Aparece una regla que le ayuda a arrastrar una distancia discreta. Las caras seleccionadas se trasladan esa distancia.
  7. Haga clic en .
