El selector de operaciones es una barra de herramientas flotante y sensible al contexto que se utiliza para distinguir entre diferentes tipos de operaciones de DimXpert.
Las opciones del selector de operaciones disponibles dependen de la cara seleccionada y el comando activo. Utilice el selector de operaciones para todas las selecciones de operaciones:
- Cotas
- Referencias
- Tolerancias geométricas
- Esquemas de tolerancias automáticas
- Creación de matrices
El orden de operaciones en el selector de operaciones se basa en su complejidad:
- Operaciones básicas como planos, cilindros y conos se encuentran a la izquierda.
- Las operaciones compuestas como taladros refrentados, muescas, ranuras y matrices se encuentran en el medio.
- Las operaciones compuestas como los taladros compuestos y los puntos de intersección se encuentran a la derecha. Las operaciones compuestas requieren selecciones adicionales.
Dentro de DimXpert, una cara única puede definir generalmente múltiples tipos de operaciones de fabricación que requieren diferentes cotas y tolerancias.

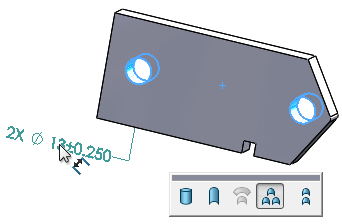

Ejemplo: Uso del selector de operaciones

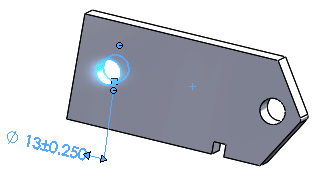

Si desea utilizar el selector de operaciones para crear cotas de tamaño individuales para una matriz de taladros:
