Malzeme Listesi Sekmesi - Kaynaklı Profil Kesim Listesi veya Kaynaklı Profil Malzeme Listesi

Bir kaynaklı profil parçası için bir kesim listesini veya kaynaklı profil malzeme listesini görüntülemek için Malzeme Listesi sekmesini kullanın.

Bir kaynaklı profil malzeme listesi kaynaklı profil parçası için bileşenleri ve toplam bileşen uzunluğunu listeler. Kesim listelerinde her bileşen için kesim uzunluklarını ve miktarları bulunur.

Bir kesim listesini veya kaynaklı profil malzeme listesini değiştiremezsiniz ve onları adlandırılan malzeme listeleri olarak kaydedemezsiniz. Bir kesim listesini veya kaynaklı profil malzeme listesini bir .csv dosyası olarak açabilirsiniz.

Bir kesim listesini veya kaynaklı profil malzeme listesini görüntülemek için:

Bir çok gövdeli parça seçin. Malzeme Listesi sekmesinde, Malzeme Listesi için Kaynaklı Profil Kesim Listesi veya Kaynaklı Profil Malzeme Listesi öğesini seçin.

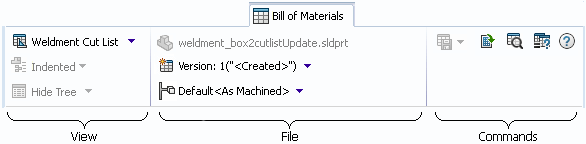

Hem kaynaklı profil malzeme listeleri hem de kaynaklı profil kesim listelerin için Malzeme Listesi araç çubuğu yerleşimi aynıdır:

BOM_UI_Weldment_cutlist

Görünüm

Malzeme Listesi Seçili Malzeme Listesi tipi Kaynaklı Profil Kesim Listesi veya Kaynaklı Profil Malzeme Listesi olur.

Dosya

Kaynak (Salt okunur) Kaynaklı profil parçası dosya adı.
Dosya Sürümü Dosyanın sürümü.
Konfigürasyon Bir konfigürasyon adı.

Komutlar

Bu komutlar hem kaynaklı profil kesim listeleri hem de kaynaklı profil malzeme listeleri için kullanılabilir.
BOM_UI_Open_as_CSV_file CSV Olarak Aç Malzeme listesini Excel'de virgülle ayrılmış bir dosya olarak açın.
Ara Metin dizesi için malzeme listesini arayın.
Karşılaştırma Karşılaştırılacak ikinci bir malzeme listesi seçebilmeniz için Malzeme Listesi sekmesi yerleşimini değiştirir.
Yardım Bağlama duyarlı yardımı açın.

Malzeme Listesi Tablosu Özellikleri

Kaynaklı montaj kesim listeleri ve kaynaklı montaj Malzeme Listeleri'nin sütunları ve biçimlendirmesi, SOLIDWORKS PDM yöneticileri tarafından oluşturulan Malzeme Listesi şablonlarında tanımlanır.
