Doğrudan Mesh Referanslama

Mesh Hazırlık Sihirbazı'nı kullandıktan sonra, mesh unsur tepe noktalarını doğrudan mesh üzerinde çizime referanslayabilirsiniz. Sonra yüzeyler ve katı bir model oluşturmak için çizimleri kullanabilirsiniz. Tüketici ürünü tasarımcıları kompleks şekiller için doğrudan mesh referanslamayı kullanmalıdır. Doğrudan mesh referanslamayı kullanabilirsiniz çünkü Yüzey Sihirbazı'ndan daha kolay ve daha kesindir.

Doğrudan mesh referanslamayı kullanmak için:

  1. Bir mesh dosyası açın ve Mesh Hazırlık Sihirbazı'nı kullanarak hazırlayın.
  2. Mesh'te mesh tepe noktalarına yakalayan spline noktaları çizin.
    Bu örnekte kompleks bir el kontrol cihazının mesh'ini açıyorsunuz.

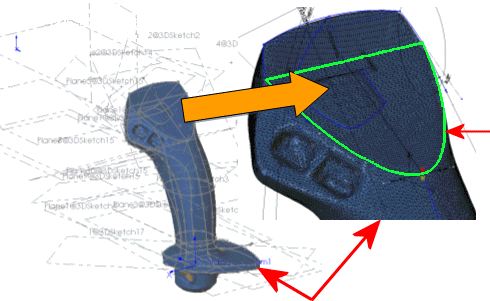

    DirMeshRef.gif Çizim
    Mesh
  3. Çizimleri mesh'in kilit tasarım alanlarını referanslayarak tamamlayın. İşte tasarım amacını yakalayan çizim spline'larının bir örneği.
  4. Yüzeyler oluşturmak için çizimleri kullanın.
  5. İstenmeyen yüzeyleri kırpmak için yüzey araçları (Kırpmayı geri al, Kırp ve Uzat gibi) araçlar kullanırsınız. Sonra katı bir model oluşturmak için yüzeyleri birbirine örün ve kalınlaştırın. Katı modeli tamamlamak için radyusları gerektiği şekilde uygulayın.
