| Orijinal teknik resim bir parça belgesine Sketch1 olarak alınır.
|
|
|
Sol alt köşedeki çizim objeleri Ön görünüm haline gelir.
Sol üst Üst görünüm haline gelir.
Sağ alt Sağ görünüm haline gelir.
Sağ üst Yardımcı görünüm haline gelir.
|
|
|
Ön görünüm, sol altta yer alır. Üst, Sağ ve Yardımcı görünümler, Ön görünüme dik olarak katlanır.
|
|
| Bir izometrik görünüm, çizimlerin oryantasyonunu görüntüler.
|
|
|

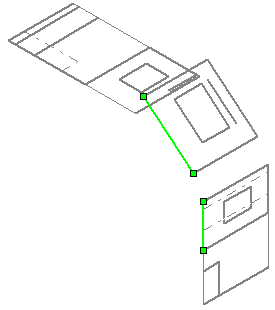

Yardımcı ve Üst çizimlerin sol kenarlarını hizalayın, ardından Sağ ve Yardımcı çizimleri hizalayın.
|
|

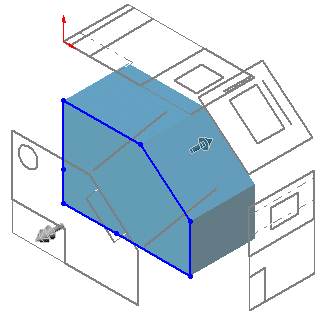

| Taban unsurunu ekstrüze edin.
|
|
| Diğer unsurları kesin veya ekstrüze edin. Bu örnekte, bir yuvarlak delik, bir dikdörtgen delik ve bir dikdörtgen çentik, parçayı tamamlamak için kesilir.
|
|
