Çizimleri Çıkarma

Bir 2B teknik resimden bir taban unsuru oluşturmak için, uygun görünümleri belirtmek amacıyla çizimleri çıkartın.

Çizimler, sanki çizim bir kağıt parçasıymış gibi doğru oryantasyona otomatik olarak katlanır.

Teknik resmin hangi bölümlerinin ön görünüm, sağ görünüm, vb. için çizimler olduğunu belirtin. Ayrıca ana görünüm düzlemlerine paralel olmayan yardımcı çizimler de oluşturabilirsiniz.

Ön Görünüm için bir Çizim Çıkarma

Ön görünüm için bir çizim çıkarmak üzere:

  1. Bir çizimi düzenlerken, ön görünümü oluşturan çizim objelerini seçin.
    Diğer görünümleri tanımlamadan önce bir Ön görünüm tanımlamalısınız. Kutuyla seçim, zincirle seçim yapabilir veya Ctrl tuşunu basılı tutarak objeleri tek tek seçebilirsiniz.
  2. 2B'den 3B'ye araç çubuğundaki Ön Çizime Ekle veya Araçlar > Çizim Araçları > 2B'den 3B'ye > Ön öğesine tıklayın.
FeatureManager tasarım ağacında yeni bir çizim görünür.

Diğer Ortogonal Çizimleri Çıkarma

Diğer ortogonal çizimleri çıkarmak için:

  1. Orijinal çizimi düzenlemeye devam ederken, üst, sağ, sol, alt veya arka gibi ortogonal görünümlerden birini oluşturan çizim objelerini seçin.
  2. 2B'den 3B'ye araç çubuğundaki veya Araçlar > Çizim Araçları > 2B'den 3B'ye menüsündeki ilgili simgeye tıklayın.
FeatureManager tasarım ağacında yeni bir çizim görünür. Çizim, Ön görünümde doğru oryantasyonda katlanır.

Yardımcı Çizimleri Çıkarma

Yardımcı çizimleri çıkarmak için:

  1. Bir çizimi düzenlerken, yardımcı görünümü oluşturan çizim objelerini seçin.
  2. Ctrl tuşunu basılı tutun ve yardımcı görünümün açısını belirtmek için başka bir görünümdeki bir çizgiyi seçin.
  3. Yedek Çizim öğesine (2B'den 3B'ye araç çubuğu) veya Araçlar > Çizim Araçları > 2B'den 3B'ye > Yardımcı öğesine tıklayın.
Yardımcı Görünüm Örnekleri

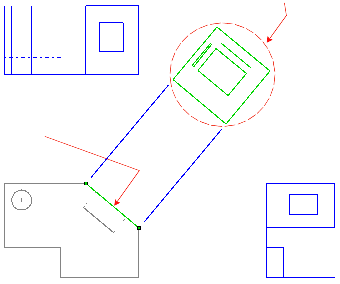

Ön görünümdeki açılı kenar, sağ üstte bulunan ve C etiketli bir görünüm okuyla belirtilen Yardımcı Görünüm için seçilmiştir.
  Yardımcı görünüm için çizim objeleri
Çizgi, yardımcı görünümün açısını tanımlar
