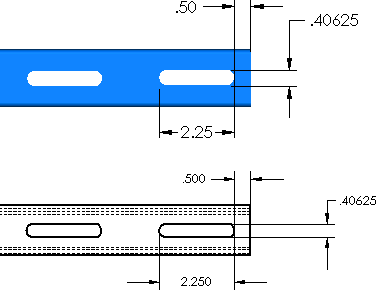

Bir model oluştururken, detaylandırma ekleyebilir (ölçümlendirmeler, notlar, semboller vb.) ve ardından şunları kullanarak ölçümlendirmeleri ve detaylandırmaları modelden teknik resme ekleyebilirsiniz:
- Detaylandırma Görünümleri
- Model Öğeleri PropertyManager'ı
Teknik resim oluşturmadan önce ölçümlendirmeleri düzenleyip konfigürasyonları oluşturarak ve özellikleri ekleyerek parçaları hazırlayın. Hazırlanan parçalardan oluşturulan teknik resimler daha az manipülasyon gerektirir.
Teknik resme, referans ölçümlendirmeleri, detaylandırmalar, malzeme listeleri, revizyon tabloları vb. ekleyebilirsiniz.
Teknik resimlere eklenen detaylandırmalar ve referans ölçümlendirmeleri parça veya montaj belgelerini etkilemez.
Bir teknik resim, parça veya montajdaki mesh gövdelerine ölçülendirmeler de dahil detaylandırma uygulayamazsınız.
