2B'den 3B'ye Kesme

Kısmi çizimlerle Kesime Dönüştür seçeneğini (2B'den 3B'ye araç çubuğu) kullanarak unsurları kesebilirsiniz.

Unsurlar araç çubuğundaki Ekstrüzyon ile Kesme, yalnızca tam çizimleri kabul eder.

Bir unsuru kesmek için:

  1. Bir çizimi düzenleyin.
  2. Unsur için gereken çizim objelerini seçin.
    Tüm çizimin seçilmesi gerekmez.
  3. Ctrl tuşunu basılı tutun ve kesme için başlangıç noktasını oluşturacak bir yüz seçin.
  4. Kesime Dönüştür öğesine (2B'den 3B'ye araç çubuğu) tıklayın veya Araçlar > Çizim Araçları > 2B'den 3B'ye > Kes öğesine tıklayın ve kesim yönünü belirlemek için grafik alanına tıklayın.
    Kes-Ekstrüzyon PropertyManager'ı görünür.
  5. Taban Ekstrüze Et PropertyManager'ında özellikleri düzenleyin.
    2B'den 3'ye dönüştürme için, bir çizim objesini seçerek bir kör kesimin derinliğini belirtebilirsiniz. Derinlik öğesine tıklayın ve çizimde bir obje seçin.
  6. Tamam'ı tıklayın.
2D'den 3D'ye Dönüştürmede Kesme Örneği

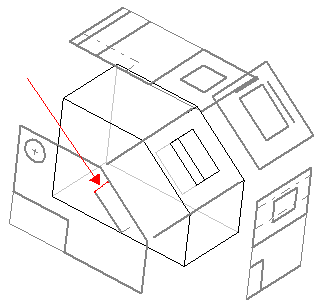

Kesmeyi tanımlamak için yardımcı görünümde gösterilen çizim objelerini seçin.

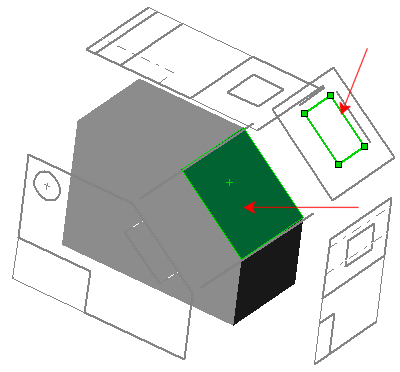

Ctrl tuşunu basılı tutun ve taban unsurunda gösterilen yüzü başlangıç noktası olarak seçin.

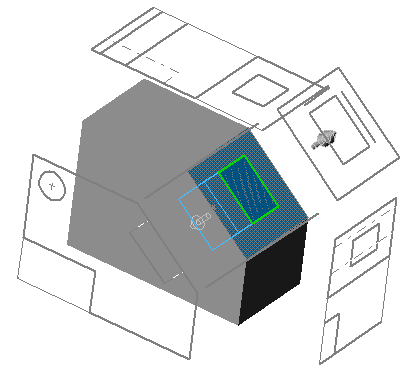

Kesime Dönüştür öğesine (2B'den 3B'ye araç çubuğu) tıklayın ve kesimin yönünü belirlemek için grafik alanına tıklayın.

Kes-Ekstrüzyon PropertyManager'ında, Derinlik öğesine tıklayın ve kesimin derinliğini belirlemek için ön görünümde belirtilen çizgiyi seçin.

Tamam'ı tıklayın.

Kesimi görmek için Arka Kenarları Göster öğesine (Görünüm araç çubuğu) tıklayın.
