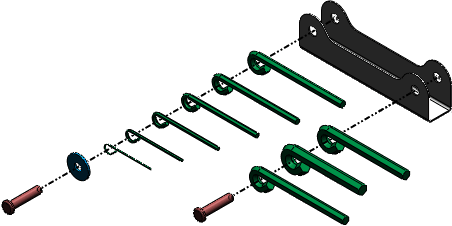

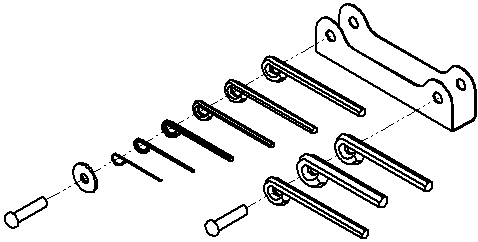

Var olan bir patlatılmış montaj görünümünden patlatılmış bir teknik resim görünümü oluşturabilirsiniz. Geçerli görünüm bir model görünümü, genelde bir izometrik oryantasyondur.
Patlatılmış bir teknik resim görünümü oluşturmak için:
-
Montajda:
-
Yeni bir konfigürasyon oluşturun. Detaylar için bkz. Yapılandırmaları Manuel Olarak Oluşturma.
-
Bir patlatma görünümü oluşturun. Detaylar için bkz. Montajlarda Patlatma Görünümleri.
-
Teknik resimde:
-
Patlatılmış görünüm için gereken oryantasyonu kullanarak montajın bir model görünümünü ekleyin. Detaylar için bkz. Model Görünümü.
- Teknik resim görünümüne sağ tıklayın ve Özellikler'i tıklayın.
- Teknik Resim Görünümü Özellikleri iletişim kutusunda, Konfigürasyon bilgisi altında Patlatılmış olarak veya kırılmış model durumunda göster öğesini seçin.
Alternatif olarak, bu teknik resim görünümlerini patlatılmış durumda göstermek için:
- Teknik resim görünümüne sağ tıklayıp Patlatılmış Görünümde Göster seçin.
- Teknik Resim PropertyManager'da Referans Konfigürasyon altında, Patlatılmış olarak veya kırılmış model durumunda göster öğesini seçin.
