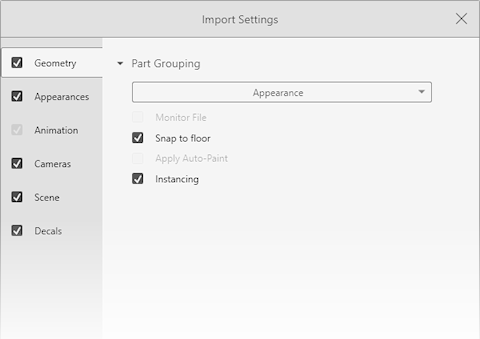

| Parça Gruplandırma |
|
|
| |
Parça gruplandırılıyor |
Geometriyi, kaynak modelde seçtiğiniz katman, görünüm ve bölümlere göre parçalara gruplandırır. Seçenekler:
- Otomatik
Ürünün gerçek hayatta monte edilme şeklini taklit etmek için Katman/Görünüm, Görünüm/Katman, Katman ve Görünüm arasından en iyi kombinasyonu kullanır.
- Yassılaştır
Tüm gruplandırmayı göz ardı eder ve tek bir parçayı içe aktarır (sorun giderme için kullanışlıdır)
- Grup/Görünüm
(Autodesk Alias .wire dosyalarına özel) .wire dosyasındaki grup hiyerarşisini koruyarak görünüme, renge ve atanan görünüme göre öğeleri küçük parçalara veya alt gruplara ayırır.
- Katman
Görünüm, renk ve atanan görünümü göz ardı ederek CAD paketi içerisindeki katmanlara hangi yüzeylerin atandığına göre içe aktarır. CAD dosyasında her bir katmana atanmış tüm yüzeyler tek bir parça olarak içe aktarılır
- Katman/Görünüm
Sıra önemlidir. Önceliği katmanlara, ardından görünümlere verir.
- Görünüm
Gruplandırma veya katmanlara ayırma işlemlerini göz ardı ederek CAD paketi içerisindeki aynı görünüme ve renge hangi yüzeylerin atandığına göre içe aktarır. Aynı görünüme ve renge atanan tüm yüzeyler, tek bir parça olarak içe aktarılır ve CAD dosyasındaki her katman için bir parça içerir.
- Görünüm/Katman
Sıra önemlidir. Önceliği görünümlere, ardından katmanlara verir.
- Yapıyı Koru
CAD paketindeki montajın (model) ham yapısını (hiyerarşisini) korur. Bu işlem birçok parça verdiği için performansı etkileyebilir.
|
| |
Dosyayı İzle |
Orijinal dosya güncellenip 3B yazılımına kaydedildiğinde otomatik olarak modelleri günceller. Yazılım, modeller harici olarak güncellendiğinde sizi uyarır; böylece değişikliği kabul edebilir ya da göz ardı edebilirsiniz. |
| |
Zemine Yakala |
Otomatik olarak modelinizin en alçak noktasını, Visualize sahnenizin zeminine yakalar. |
| |
Otomatik Boyama Uygula |
Parçanın veya modelin adlandırma çoğaltmasına göre otomatik boyama (yazılımın atadığı bir görünümü) uygular. |
| |
Örnekleme |
(Yinelenen gövdeler veya bileşenler gibi aynı nesnenin birden çok kopyasını içeren SOLIDWORKS parça ve montaj modelleri için.) Aynı nesnenin her bir kopyasının eksiksiz geometri tanımı kopyaları yerine nesnenin tüm kopyaları (örnekler) için tek bir geometri tanımı kullanır. Örnekler daha az GPU belleği gerektirir, işleme performansı iyileşir ve dosya boyutu küçülebilir. Kaynak geometriyi değiştirirseniz değişiklikler otomatik olarak her bir örneğe yayılır.
Örnekler, kaynak nesnenin gölgelendirme ve malzeme ayarlarını kullanır. Bir örnek seçip bunu yeniden konumlandırabilir, ölçeklendirebilir ve döndürebilirsiniz. Kütüphanedeki görünümleri belirli örneklere atayabilirsiniz.
|
| Döşeme Ayarları |
|
|
| |
Kalite |
Bir modeli çokgenlere dönüştürdüğünde sonuçların doğruluğunu belirler. Kalite ne kadar yüksek olursa modeldeki eğri yüzeyleri temsil etmek için o kadar fazla çokgen kullanılır ve sonuçlar o kadar düzgün olur. Yüksek döşeme kalitesi dosya boyutunu etkileyebilir. |
| |
Gelişmiş Ayarlar |
Modellerin nasıl döşeneceğine (çokgenlere dönüştürüleceğine) ilişkin ince ayar yapmanızı sağlar. Seçenekler:
- Tolerans. Bir çokgen kenarı ile NURBS yüzeyi arasındaki maksimum mesafeyi belirler. Yüksek kalite döşemeler oluşturmak için düşük bir değer kullanın.
Düşük tolerans değeri, daha fazla çokgen oluşturur.
- Maksimum uzunluk. Bir çokgen kenarının maksimum uzunluğunu belirler. Düz yüzeylerde daha yoğun döşeme yapmak için daha düşük bir değer kullanın.
- Maksimum derece. Bitişik çokgen normallerinin arasındaki maksimum dereceyi tanımlar. Küçük çıkıntıların kaybolmasını önlemek için daha düşük bir değer kullanın.
|
| Tasarım Programı Ayarları |
|
Modelin kaynak yazılımda ayarlanma şekline uymak için hizalama (Dikey Eksen ve Derinlik Ekseni) ile CAD Birimleri'ni belirlemenizi sağlar.
SOLIDWORKS Visualize içerisinde kullanılan birimler metre cinsindendir.
|
