DimXpert 大小尺寸选项

这些选项定义了公差类型和值，以应用于新生成的大小尺寸，包括使用 大小尺寸 和 自动尺寸方案 工具生成的尺寸。

这些选项不会影响预先存在的特征、尺寸或公差。

大小尺寸选项有：

直径（凸台、圆柱、柱形沉头孔、锥形沉头孔和简单直孔）
柱孔直径（柱形沉头孔的柱孔部分）
锥孔直径
锥孔角度
长度 - 槽口/凹口

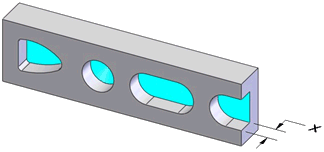

宽度 - 槽口/凹口/宽度
深度（柱孔、柱形沉头孔、锥孔、凹口、袋套、简单直孔、槽口）
圆角半径
倒角
相交圆

公差类型选项

对称 值被认为是加和减
双边 从特征的名义大小增加或减去值
块 小数位数
常规
常规块
块、常规或常规块选项基于您是选择 DimXpert 方法的块公差、常规公差还是常规块公差。 请参阅 工具 > 选项 > 文档属性 > DimXpert 。
