FeatureManager设计树视图

在零件文档中，您可以将 FeatureManager 设计树设置为按创建的顺序显示特征，而不是按层次显示。

在 FeatureManager 设计树中右键单击树顶层的零件图标，然后单击树显示 > 显示平坦树视图。在平坦树视图中，曲线、2D 草图和 3D 草图不会被吸收到引用它们的特征中，而是按创建的顺序显示。

平坦树视图中提供了所有常规 FeatureManager 设计树功能，用户创建的文件夹除外。 您可以重排平坦树视图中的特征顺序，从而更改设计意图。

平坦树视图中不会吸收所有项目。 以下特征在平坦树视图中仍然可以吸收项目：

• 简单直孔
• 异型孔向导孔
• 装配凸台
• 唇缘/凹槽
• 弹簧扣凹槽
• 通风口
• 弹簧扣
• 钣金特征
• 库特征
• 焊件结构构件
• 草图块

在以下示例中，正常视图和平坦树视图中显示的是同一个零件。

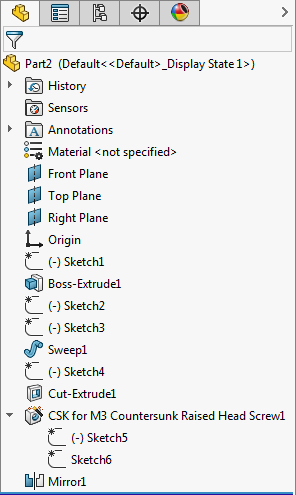

正常视图 项目按层次显示，草图被吸收到特征中。 平坦树视图： 项目按创建的顺序显示（异型孔向导孔除外），并且仍然吸收草图。
