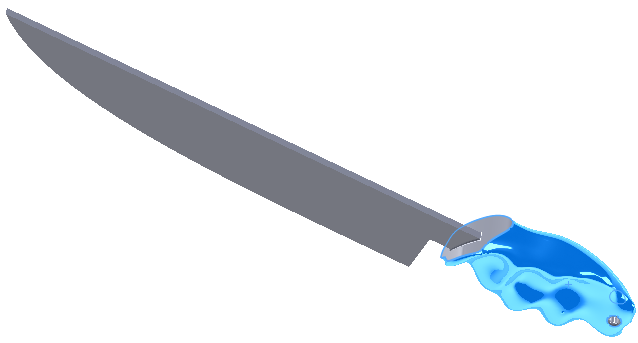

混合建模

您可以创建混合实体或曲面实体，其中包括网格 BREP 几何体和标准 SOLIDWORKS BREP 几何体。 以前，您不能在单一实体中组合网格 BREP 和标准 SOLIDWORKS BREP 几何体。

在此示例中，执行以下操作：
  1. 用一块粘土塑造自定义把手，然后扫描它以创建 .stl 文件。

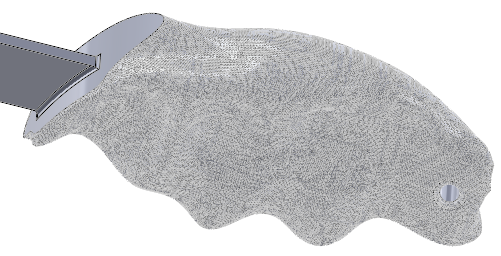

  2. 将 .stl 文件导入为图形实体并将其转换为网格 BREP。
  3. 将标准 SOLIDWORKS BREP 特征添加到零件。
    曲面拉伸和曲面切除

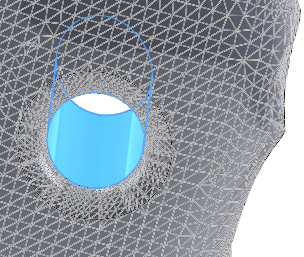

    切除拉伸和圆角

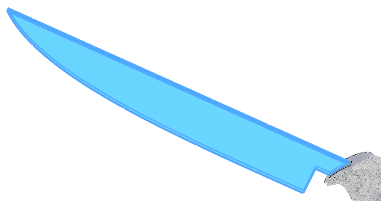

    凸台拉伸
由于刀片是标准 SOLIDWORKS BREP 几何体，您可以使用其他特征对其进行细化。 例如，您可以磨利刀片、添加锯齿形边或添加后刀片特征。
