插入设备
有两种插入设备的方式：可以通过使用制造商零件的弹出菜单或双击制造商零件。
插入设备
|
菜单：机柜布局 > 插入 2D 布局图
设备型号的右键菜单：插入
双击设备型号 |
如果 2D 布局图与制造商零件关联，该命令将在插入时使用。您可以单击其他符号以在机柜布局图选择器中，选择关联到此制造商零件的其他符号。
如果无符号关联，SOLIDWORKS Electrical 将使用通用符号（例如用于断路器的 EW_2D_CircuitBreaker），同时将设备型号中定义的尺寸信息考虑在内。
插入时，可停靠面板更改以显示插入选项。
如果选择多个设备，则插入顺序对话框将打开，以帮助您管理关联符号并定义插入 2D 布局图的顺序。
指定要插入的符号
1. 单击其他符号以选择除建议符号外的其他符号。
符号方向
2. 调整 2D 布局图的插入方向。选择符号的旋转角度。
选项
隐藏背景：选择此选项可隐藏位于目前正在被插入的元素后的元素。

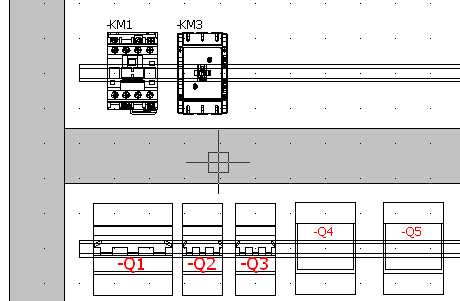

3. 在图形界面中单击插入点。
插入设备时，使用在进行机柜插入时选择的比例系数。
复制已存在于图形区域中的设备将会自动创建新设备，与原始制造商零件的设备相同。
您还可以通过选择菜单中的添加制造商零件图标添加新设备。
用于选择制造商零件的对话框打开，让您可选择新的制造商零件。确认后，便可将其插入。
