编辑平展线路 PropertyManager - 制造型

要打开编辑展开线路 PropertyManager：

在 FeatureManager 设计树中用右键单击制造型平展线路，然后选择 编辑平展线路。

线路段选择

选择要编辑的平展线路的元素（直线、样条曲线或圆弧）。

编辑工具

上下文工具栏显示在平展线路上执行操作的选项。

平展线路中心		更改线路草图线段中两点之间的平展线路中心的位置。
矫直		将选定的样条曲线或圆弧矫直为指定的角度。 软件会突出显示图形区域中您要拉直的路线段。
反向		反转您应用拉直的方向。
应用到整个线路线段		矫直线路段的所有分支。

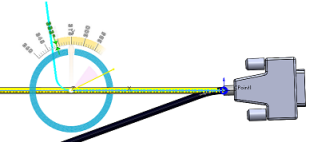

添加折弯		指定选定线段的位置（百分比）、半径和弯曲角度。 您可使用三重轴或 PropertyManager 添加折弯。
调整角度		指定选定直线或圆弧的角度。 您可使用三重轴或 PropertyManager 来增加角度。
水平\竖直翻转		相对于平展线路中心水平或竖直翻转线路段。
调整扇出		允许您操纵和定位扇出线段。
从 X 轴调整角度		从 X 轴调整直线或圆弧的角度。
水平		对于角度，将所选段设为水平。
竖直		对于角度，将所选段设为垂直。
编辑位置百分比		指定选定直线或圆弧线段的编辑位置。 您可在图形区域中沿线段拖动编辑位置。
半径(Radius)		指定所选线段的半径。
折弯角度		指定所选段与水平方向的折弯角度。
角度(A)		指定所选段与水平方向的角度。
应用		对所选线段应用编辑。

当您使用编辑工具时，一条指示编辑的红线会显示在图形区域中。

模壳板边线位置

X 坐标		为模壳板边界指定中心 x 坐标。
Y 坐标		为模壳板边界指定中心 y 坐标。
