「量測輸入」概要

您可以使用「量測輸入」在檢查專案中輸入實際量測值。 當您從零件檢查輸入量測值時，SOLIDWORKS Inspection 會將所需值與量測值做比較。 會強調顯示量測值以指示通過、失敗、臨界通過或未指定。

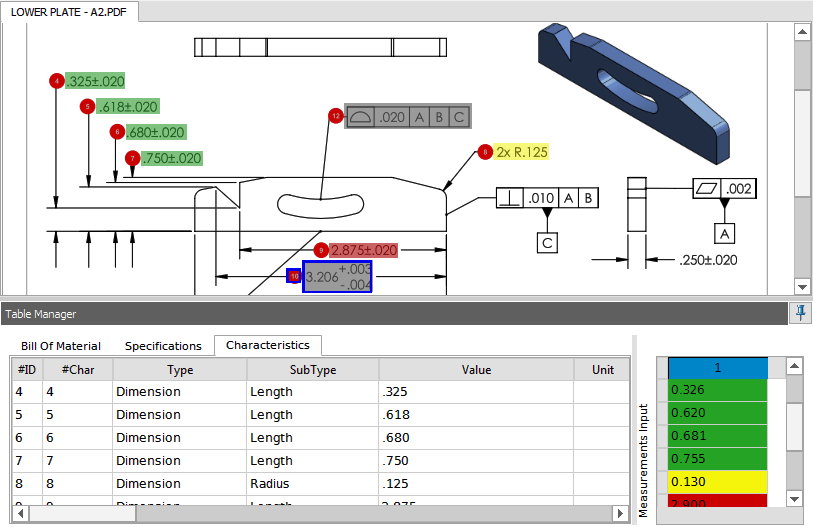

SOLIDWORKS Inspection 會根據色彩設定，將工程圖中的量測儲存格與尺寸塗彩成綠色、紅色或黃色。

您可以在量測輸入表格中輸入量測值，方法如下：
  • 手動輸入量測值。
  • 使用連接到電腦的數位麥克風或數位測徑器。

輸入量測之後，您可以將工程圖儲存為 PDF，或將結果輸出至檢查報告。
