零組件方位的使用者定義座標

您可以將 SOLIDWORKS® 使用者定義的座標系統加入未以 SOLIDWORKS 原點建構的零組件。 您可以從製造商網站或其他 CAD 系統取得這些零組件。

將組合件輸出至 CircuitWorks 時，CircuitWorks™ 會將使用者定義的座標系統指定為 ECAD 原點。

如果您未執行使用者定義座標系統即將零組件插入 CircuitWorks 組合件，CircuitWorks 會指定 SOLIDWORKS 原點為 ECAD 原點。

若要加入您自己的座標系統至零組件中，請參閱 SOLIDWORKS 說明： 座標系統。

在 CircuitWorks 資料庫中插入零組件之前，命名使用者定義座標系統 CWX 時，CircuitWorks 會指定使用者定義座標系統為 ECAD 原點，並在您將其插入至電路板組合件時正確放置零組件。

CircuitWorks 會將使用者定義的座標系統的正 Z 方向解讀為與電路板組合件垂直。 XY 平面代表電路板表面，X- 與 Y- 方向可控制插入組合件的零組件角度。
若要指定 CWX 以外的名稱給代表 ECAD 原點的使用者定義座標系統，請按一下工具 > CircuitWorks > CircuitWorks 選項、選擇SOLIDWORKS 輸出，然後修改相對於此座標系統輸入及輸出零組件選項。

範例： 具有與未含已定義座標的 LED 方位

外部製造 LED 的座標會設定 Z 方向與 LED 底面平行。

無需定義名為 CWX 的座標系統，您即可將 LED 新增至 CircuitWorks 資料庫。 在於 CircuitWorks 中建立 LED 零組件之後，將其插入至電路板組合件時，LED 是水平的。

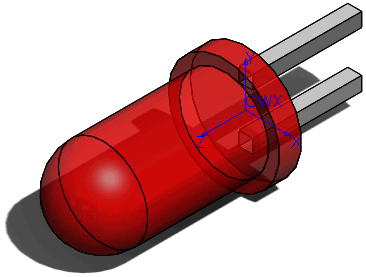

在將零組件加入至 CircuitWorks 資料庫之前，請先將名為 CWX 的座標系統加入至 SOLIDWORKS 的 LED 零組件中。

將 LED 插入至電路板組合件時，LED 會正確到位。
