選擇欲排除的面與特徵

若要選擇欲排除的面與特徵：

  1. 開啟模型。

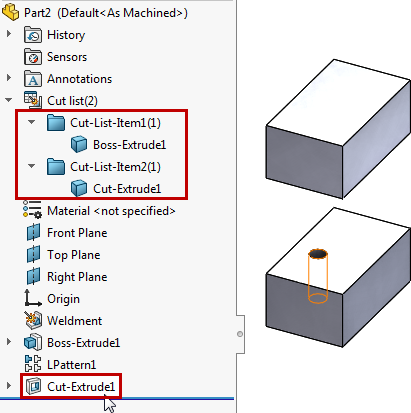

    在此模型中，先是從填料-伸長1 本體產生了直線複製排列1 本體，接著再將除料-伸長1 加入到ㄧ個複製排列副本。 而您想要將除料-伸長1 特徵幾何排除在除料清單排序外。

  2. 在 FeatureManager(特徵管理員) 中，以滑鼠右鍵按一下除料清單資料夾的頂層，然後按一下除料清單排序選項。
  3. 在 PropertyManager 的要排除的面/特徵下，從 FeatureManager(特徵管理員) 中選擇除料-伸長1。
    您可以從 FeatureManager(特徵管理員) 或圖面中本體的面來選擇特徵。 若要集合從相同原料產生的本體並忽略如鑽孔、圓角與導角的特徵，此選項很實用。
    您無法排除特定的面及特徵。 系統會以警告或錯誤訊息向您發出警示。

    範例：

    • 移除整個面的導角。
    • 經過抑制的特徵。
    • 從草圖產生新本體的特徵，例如填料-伸長、旋轉和掃出。
    • 特定的鈑金特徵。
  4. 按一下 。

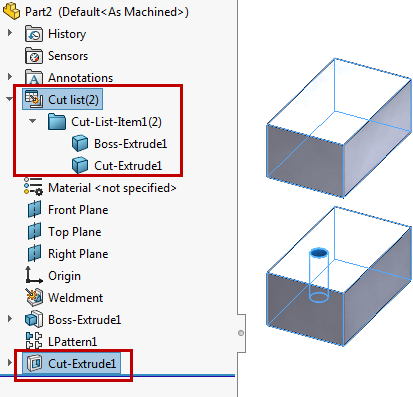

    填料-伸長1 本體和除料-伸長1 本體會顯示在單一的除料-清單-項次資料夾中。 在除料清單排序過程中比較本體時，會排除除料-伸長1 特徵幾何。
