產生具有鋸齒輪廓的細部放大圖

若要產生具有鋸齒輪廓的細部放大圖：

  1. 在工程視圖中，按一下細部放大圖 (「工程圖」工具列)，或插入 > 工程視圖 > 細部放大圖。
    圓形工具 Tool_Circle_Sketch.gif 為啟用的狀態。

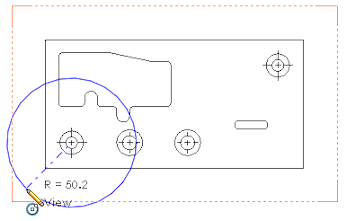

  2. 繪製一個圓。

  3. 在 PropertyManager 的細部放大圖下，選取鋸齒輪廓。
  4. 在形狀密度下，移動滑動桿來定義鋸齒輪廓的密度。

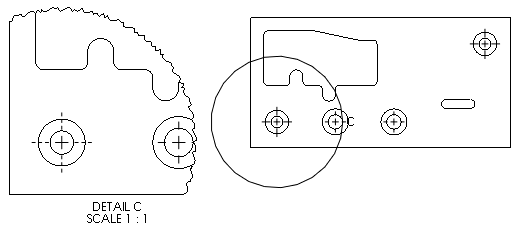

  5. 按一下以放置視圖。
