連桿連接器

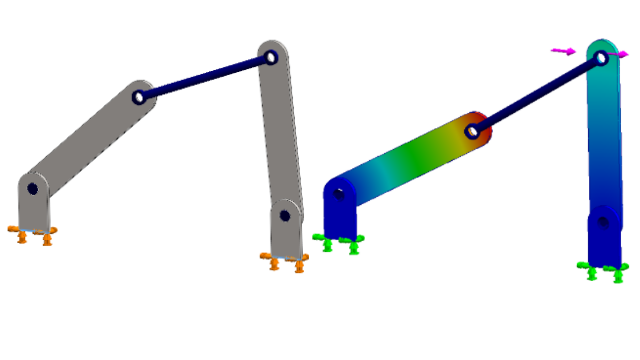

您可以在圓柱面、環形邊線 (適用薄殼) 或頂點之間指定連桿連接器，以模擬連接桿的行為。

SOLIDWORKS Simulation Professional 和 SOLIDWORKS Simulation Premium 提供連桿連接器。

若要開啟連桿 PropertyManager：

在 Simulation 研究樹狀結構中，用滑鼠右鍵按一下連接 ，然後按一下連桿。

下表說明連桿 PropertyManager 的主要選項。

	同軸心圓柱面或邊線 (適用薄殼)	指定圓柱面或薄殼邊線，以附加連桿連接器。 您可以選擇兩個幾何圖元，以定位連接器的端接頭。
	頂點	指定兩個頂點，以連接連桿連接器。 您也可以為連接器的一個端接頭選擇頂點，為另一個端接頭選擇圓柱面或薄殼邊線。
	剛性接頭	為連接器的端接頭指定剛性接頭。 剛性接頭可避免旋轉或變形。 採用剛性接頭的連桿連接器可將所有力矩從一個零件傳輸至另一個零件。
	樞軸接頭	為連接器的端接頭指定樞軸接頭。 樞軸接頭只允許圍繞著垂直於連接器軸的軸線進行一次旋轉。
	球形接頭	為連接器的端接頭指定球形接頭。 球形接頭的作用類似球形和承窩接頭，球可以在承窩內旋轉，但不能從承窩內脫位。
	偏移	指定用來定位連接器端接頭的偏移距離。 您只能選擇圓柱面或環形邊線來定義偏移距離。
	剖切參數	指定連接器的剖切平面幾何： 實心環 空心環 實心矩形 空心矩形
	材質	將 SOLIDWORKS 材質資料庫中的材質套用至連接器，或是套用自訂材質。

在執行模擬之後，您可以列出連桿連接器的力，例如剪力、軸力，彎矩和扭矩。 用右鍵按一下結果 ，然後按一下列出連接器力。
