Můžete použít tepelná zatížení na spoje nosníků a těla nosníků. Po provedení tepelné analýzy na modelu s nosníky můžete importovat teploty do lineární statické studie, nelineární statické studie, frekvenční studie, studie zborcení nebo nelineární dynamické studie a provést analýzu napětí.
Tabulka obsahuje seznam typů tepelných zatížení, která lze použít na nosníky a prvky nosné konstrukce. Koncentrované tepelné zatížení aplikujte na spoje nosníků nebo prvků nosné konstrukce a distribuované tepelné zatížení aplikujte podélně na nosníky a těla nosné konstrukce.
| |
Nosník nebo podpůrná konstrukce |
| Tepelná zatížení |
Spoj |
Tělo |
| Teplota |
Ano |
Ano |
| Konvekce |
Ne |
Ano |
| Proud tepla |
Ne |
Ano |
| Tepelná energie |
Ano |
Ano |
| Vyzařování pouze do okolí |
Ne |
Ano |
Pouze tepelný tok podporuje nerovnoměrnou distribuci tepelného zatížení.

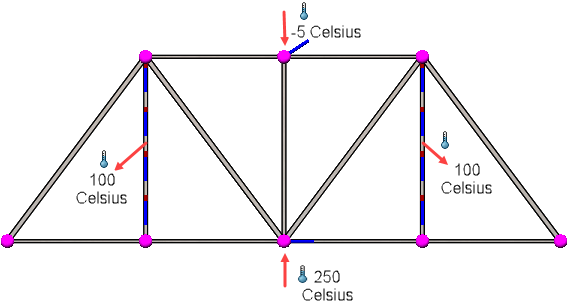

Například pokud chcete aplikovat teplotu na spoj nebo tělo nosníku, ve správci PropertyManager Teplota klikněte na Spoje
nebo Nosníky
. V grafické ploše vyberte nosníky nebo těla nosníků, na které se má aplikovat tepelné zatížení.

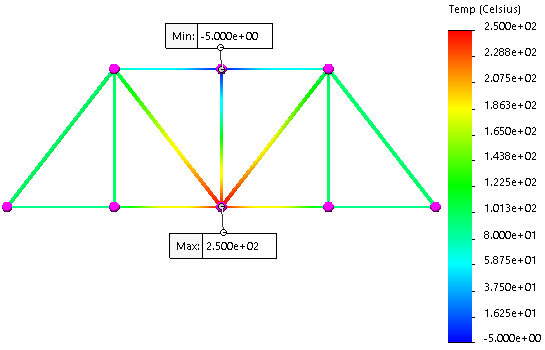

Po provedení tepelné studie si můžete zobrazit výsledky obrázku teploty na modelech nosníku. Zobrazí se obrázek výsledku teploty pro prvek nosné konstrukce.
Postup provedení analýzy napětí na základě teplot z tepelné studie:
- Vytvořte statickou studii.
- Otevřete dialogové okno Vlastnosti statické studie.
- Na záložce Vliv proudění/teplot vyberte Teploty z teplotní studie.

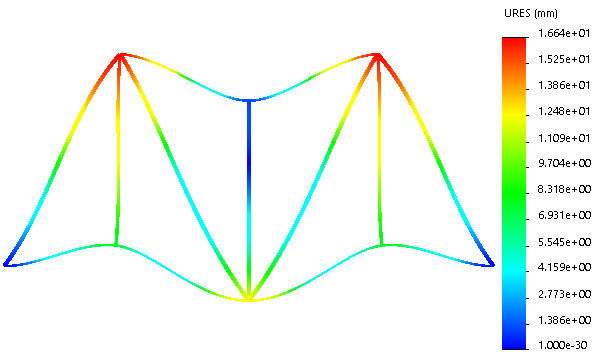

Zobrazí se výsledný obrázek posunutí modelu nosné konstrukce s tepelnými zatíženími importovaný do statické studie.
